结构图
WWK08-110CP-111V3
WWK-V3系列（工作距离110/180mm）
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
18.0(1.1")
放大倍率β(x)
0.8
物方工作距WD(mm)
110±2
像方F/#
6.6
像方MTF30(lp/mm)
130
物方景深DOF(mm)
±0.4@F6.6
像方畸变(% max)
0.04
物方远心度(° max)
0.06
镜头总长(mm)
152.6
镜头接口
C
是否同轴光
是
物方分辨率(μm)
5.5
数值孔径 NA
0.06050
视野范围（mm x mm）
1“ IMX183 (13.13x8.76)
16.4x11.0
1.1" IMX253 (14.19x10.38)
17.7x13.0
1.1" GMAX0505 (12.8x12.8)
16x16

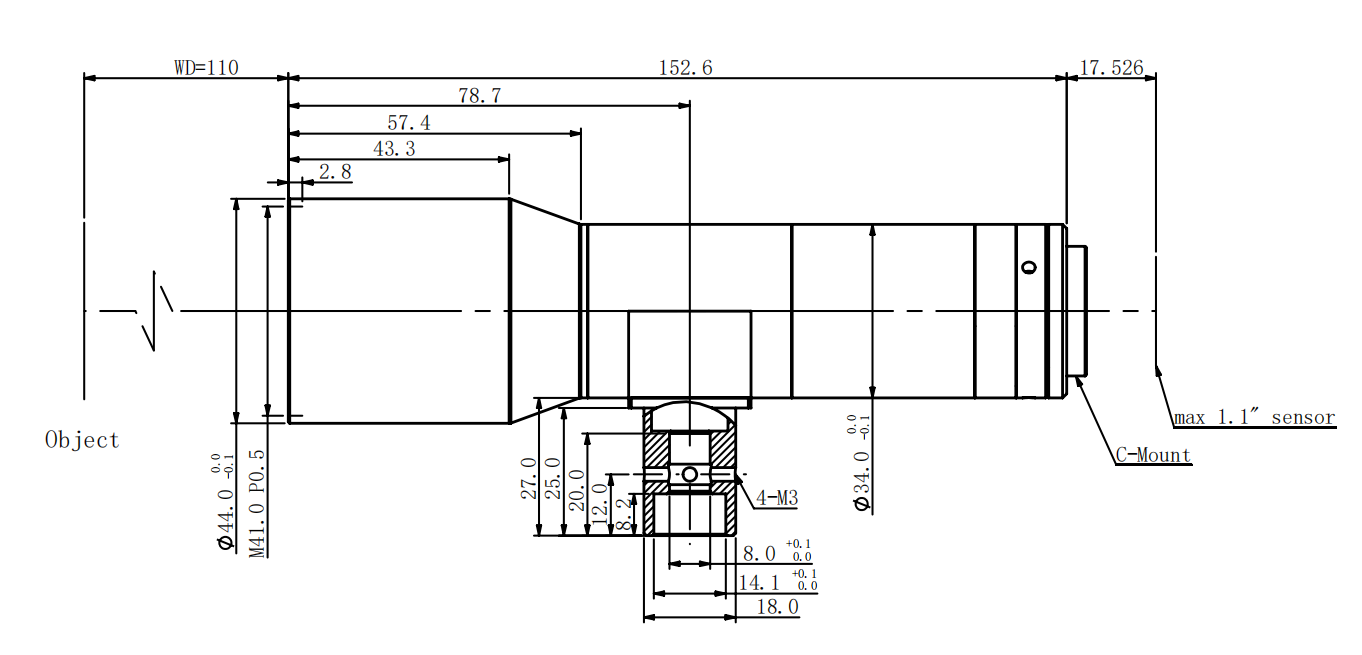

产品图纸
drawing
相关应用
application
