DTCM16K-90-AL
最高支持16K/59mm靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
59
物方视场FOV(Φmm)
90
放大倍率β(x)
0.656
物方工作距WD(mm)
208±3
像方F/#
15.4
物方景深DOF(mm)
±1.3@F20
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
595±3
镜头总长(mm)
375.0
镜头接口
M72
净重(KG)
3.1
像方MTF30(lp/mm)
>50
视野范围(mmxmm)
KAI-47051 (48.7x29.0)
74.2x44.2
Linescan-16K (57.4mm)
87.5
Linescan-8K (57.4mm)
87.5
产品图纸
drawing

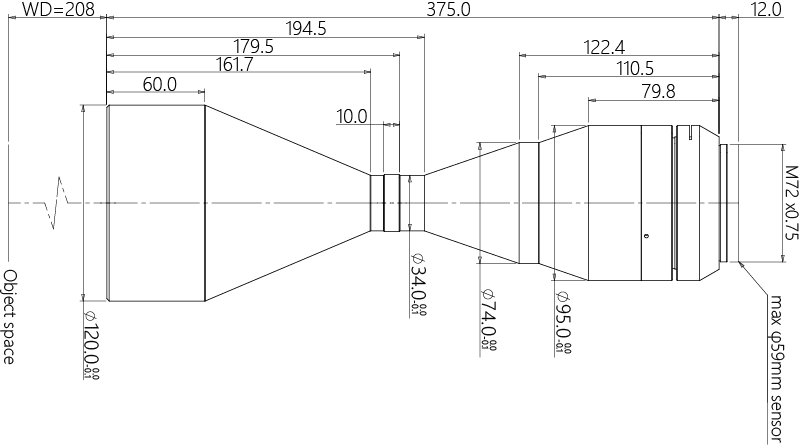

结构图

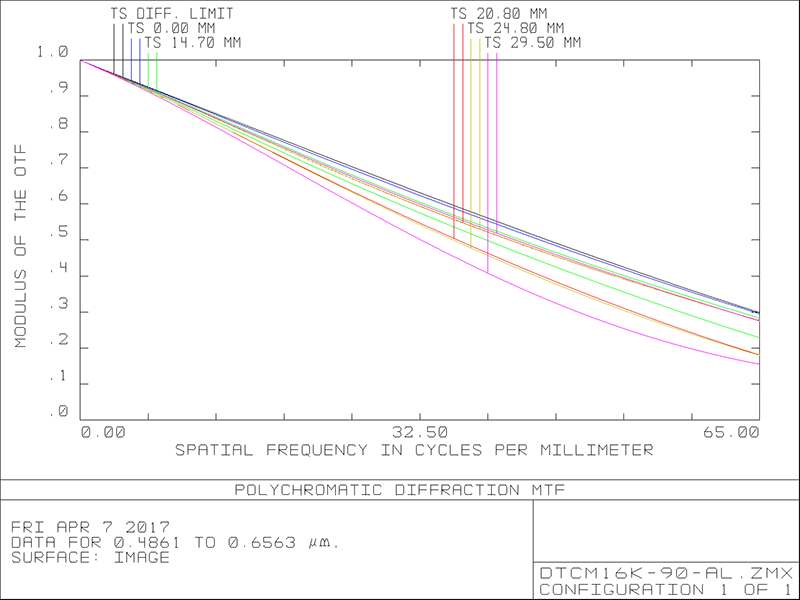

MTF曲线
