结构图

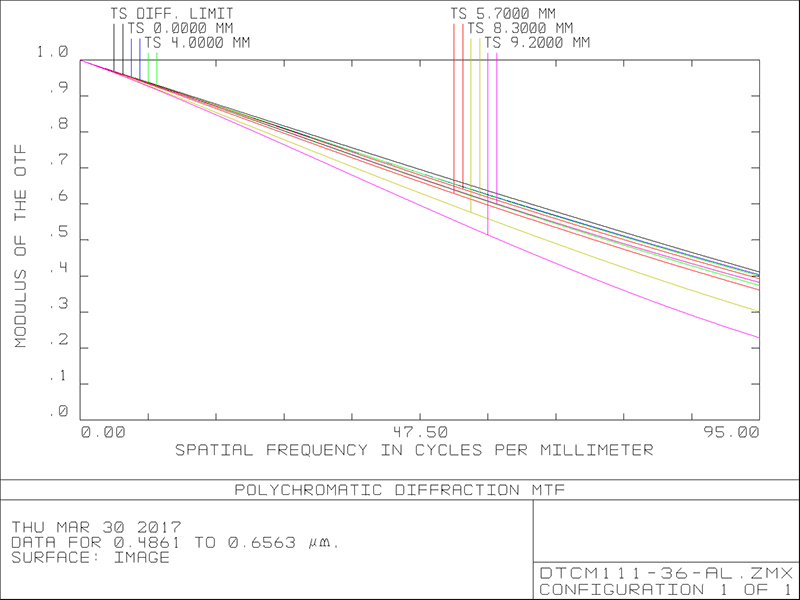

MTF曲线
DTCM111-36-AL
最高支持1.1‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
18.4(1.1")
物方视场FOV(Φmm)
36
放大倍率β(x)
0.511
物方工作距WD(mm)
110±2
像方F/#
8.7
物方景深DOF(mm)
±3.0@F20
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
295±2
镜头总长(mm)
167.7
镜头接口
C
净重(KG)
0.6
像方MTF30(lp/mm)
>85
视野范围 (mmxmm)
1" IMX183 (13.13x8.76)
25.7x17.1
1.1" IMX253 (14.19x10.38)
27.8x20.3

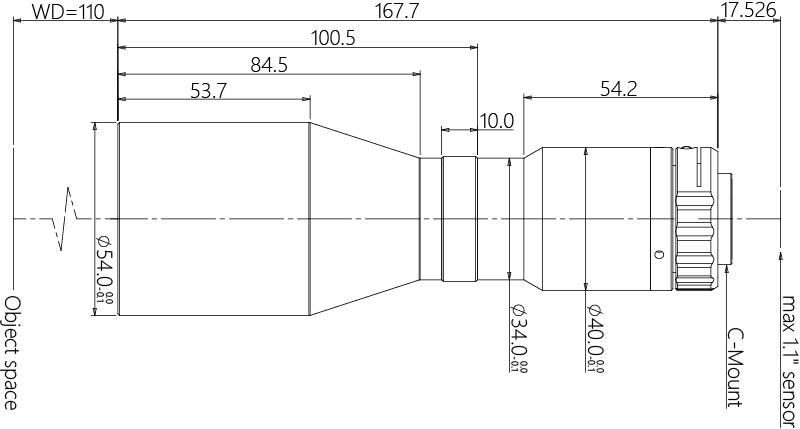

产品图纸
drawing
相关应用
application
