结构图

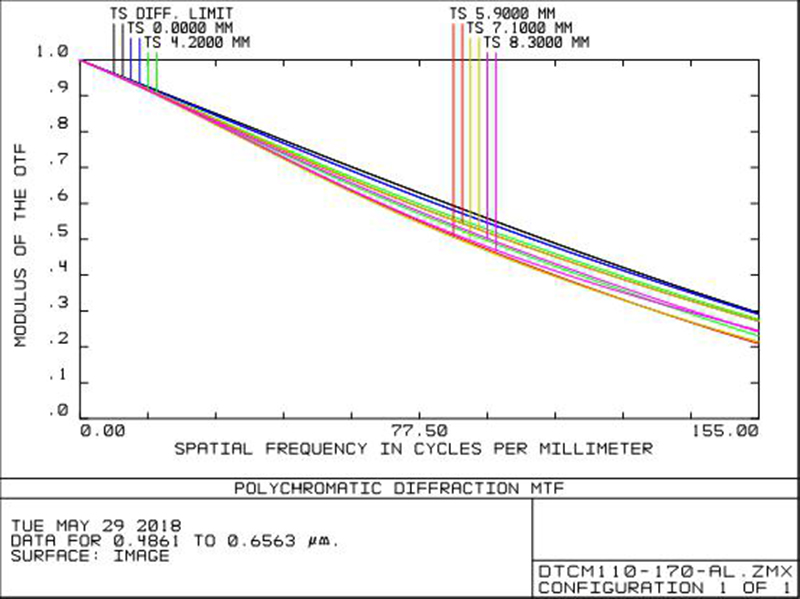

MTF曲线
DTCM110-170-AL
最高支持1‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
16.6(1")
物方视场FOV(Φmm)
170
放大倍率β(x)
0.098
物方工作距WD(mm)
318±5
像方F/#
6.5
物方景深DOF(mm)
±66.6@F16
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
740±5
镜头总长(mm)
404.3
镜头接口
C
净重(KG)
6.6
像方MTF30(lp/mm)
>140
视野范围 (mmxmm)
1" PYTHON5000 (12.43x9.83)
126.8x100.3
1" IMX255 (14.19x7.51)
144.8x76.6
1" IMX183 (13.13x8.76)
134.0x89.4
产品图纸
drawing
相关应用
application
