DTCM230-36
最高支持2/3‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
11.4(2/3")
物方视场FOV(Φmm)
36
放大倍率β(x)
0.317
物方工作距WD(mm)
110±2
像方F/#
5.4
物方景深DOF(mm)
±4.3@F11
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
265±2
镜头总长(mm)
137.9
镜头接口
C
净重(KG)
0.4
像方MTF30(lp/mm)
>145
视野范围 (mmxmm)
1/1.8" EV76C570 (7.2x5.4)
22.7x17.0
1/1.7" IMX226 (7.5x5.6)
23.7x17.7
2/3" IMX250/264 (8.45x7.1)
26.7x22.4
产品图纸
drawing

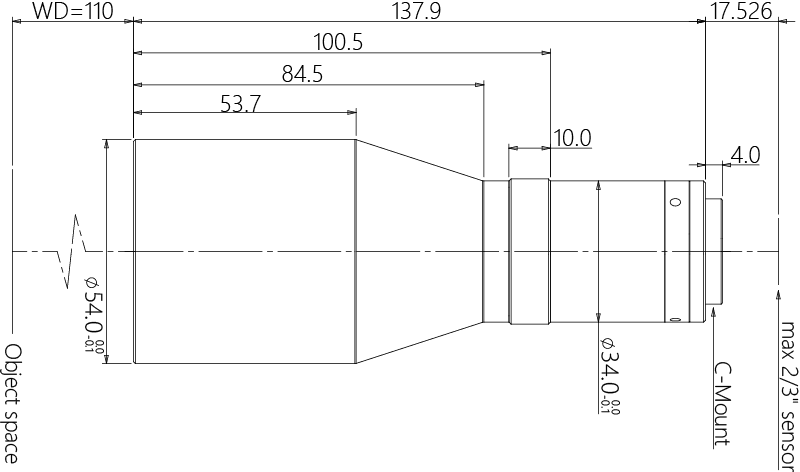

结构图

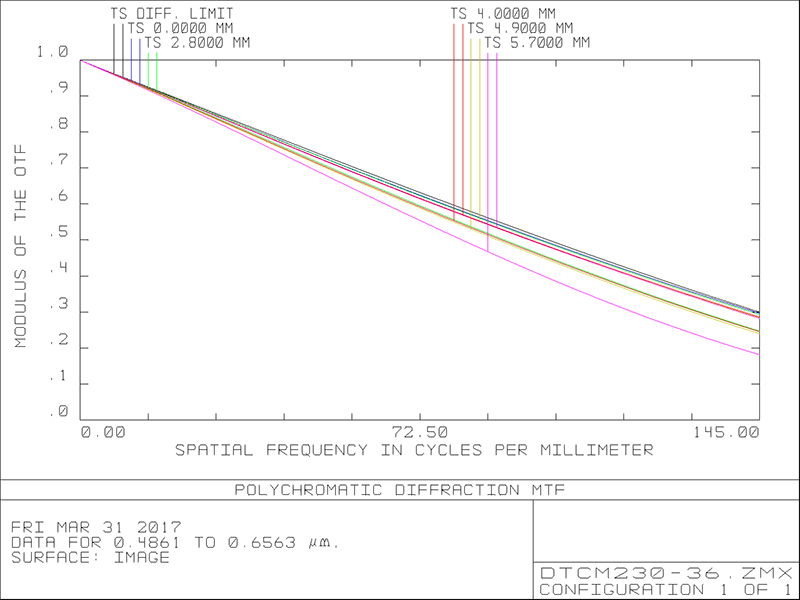

MTF曲线



相关应用
application
