WWK023-220-111-工作距220mm

首页产品中心 WWK系列面向大靶面远心镜头工作距220mm

WWK023-220-111

WWK023-220-111

工作距220mm

下载

download

产品参数

产品图纸

相关应用

产品参数

data

基本参数

支持CCD尺寸(Φmm)

18.0(1.1")

放大倍率β(x)

0.23

物方工作距WD(mm)

220±3

像方F/#

8

像方MTF30(lp/mm)

>110

物方景深DOF(mm)

±6.0@F8

像方畸变(% max)

<0.1

物方远心度(° max)

<0.18

镜头总长(mm)

233

镜头接口

C

是否同轴光

否

视野范围（mm x mm）

1“ IMX183 (13.13x8.76)

57.1x38.1

1.1" IMX253 (14.19x10.38)

61.7x45.1

基本参数

相机靶面

3.18

分辨率

494

物方景深DOF(mm)

±6.0@F8

镜头总长(mm)

233

像元大小

1.25

像方MTF30(lp/mm)

>110

放大倍率β(x)

0.23

像方F/#

8

物方远心度(° max)

<0.1

1“ IMX183 (13.13x8.76)

57.1x38.1

物方远心度(° max)

<0.18

物方景深DOF(mm)

1

物方工作距WD(mm)

220±3

1.1" IMX253 (14.19x10.38)

61.7x45.1

支持CCD尺寸(Φmm)

18.0(1.1")

是否同轴光

否

镜头对角线

18.4mm

像方最佳F\/#

1

物方视场FOV(Φmm)

/

物方工作距-WD

220±3mm

物方工作距

378±4mm

物像距I/O(mm)

1

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

像方畸变(% max)

<0.1

镜头接口

C

产品图纸

drawing

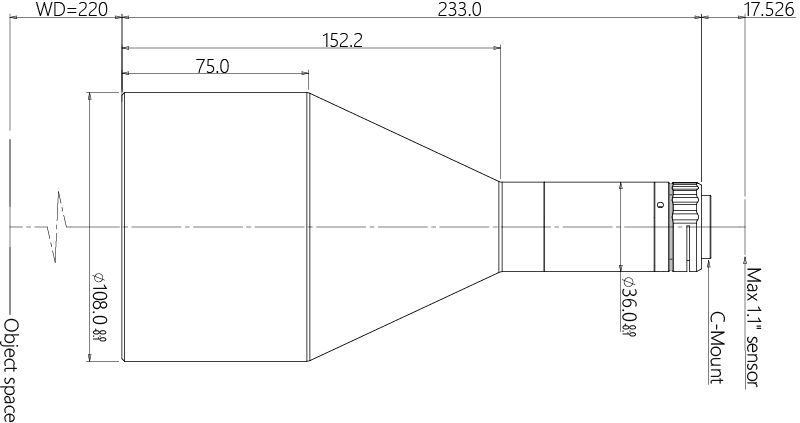

结构图
