【新品发布】360°内壁检测镜头
使用更少的相机拍摄物体的每个面，是现在机器视觉市场上的常见需求。而传统平面视场拍摄或“针孔镜头”，无法直接拍摄到垂直内壁表面的特征，针对此痛点COOLENS特推出：

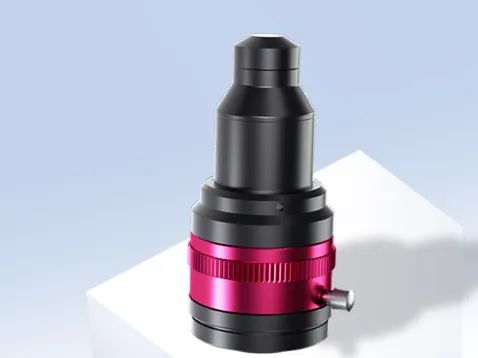

360°内壁检测镜头
内孔检测镜头专为拍摄内孔底部及其垂直内壁而设计。通过单次拍摄，即可完整呈现被测物件孔洞内壁，有效简化视觉系统布局，降低成本，提升检测效率。
镜头特点
专为内壁检测开发的特种镜头
可实现大视场角的内壁检测
最大支持直径5mm-120mm，深度4mm-120mm的内孔检测
最大支持2/3”相机，成像圈为φ6mm
可定制光阑孔径以调节亮度和景深
相对于传统依靠景深完成内壁检测的镜头具有更高的清晰度
完全无接触，无需将镜头置于孔内
镜头十分小巧，节省安装空间

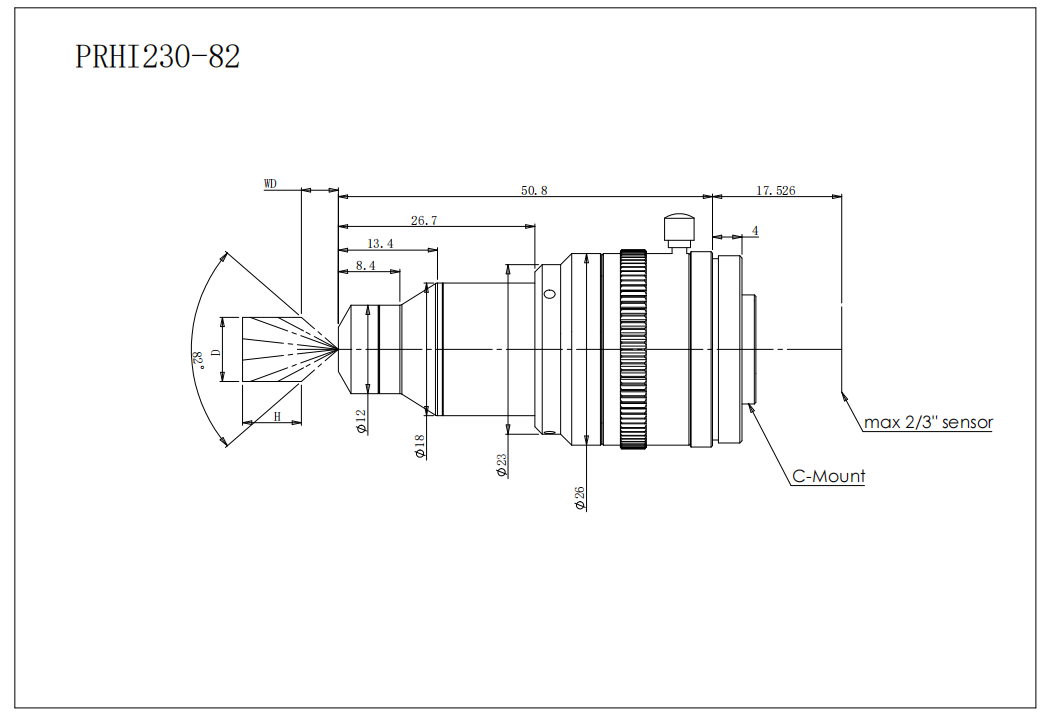

产品参数&外形图
|
产品型号 |
PRHI230-82 |
|
|
支持相机 |
2/3” |
|
|
像圈 |
6.6 |
|
|
波长 |
可见光 |
|
|
工作范围 |
5mm-65mm |
|
|
接口 |
C口 |
|
|
检测直径/mm |
检测高度/mm |
WD/mm |
|
5 |
4 |
5 |
|
10 |
6 |
7 |
|
20 |
20 |
13 |
|
30 |
30 |
17 |
|
40 |
40 |
24 |
| 50 | 50 | 50 |
|
60 |
60 |
33 |
|
80 |
80 |
44 |
|
100 |
100 |
55 |
|
120 |
120 |
65 |
应用&效果
适用于带孔物体的底部及内侧同时成像，尤其是药瓶、瓶盖、螺母、机械零件等具有圆柱或孔洞的物体检测，在食品、医药和汽车等行业应用广泛。

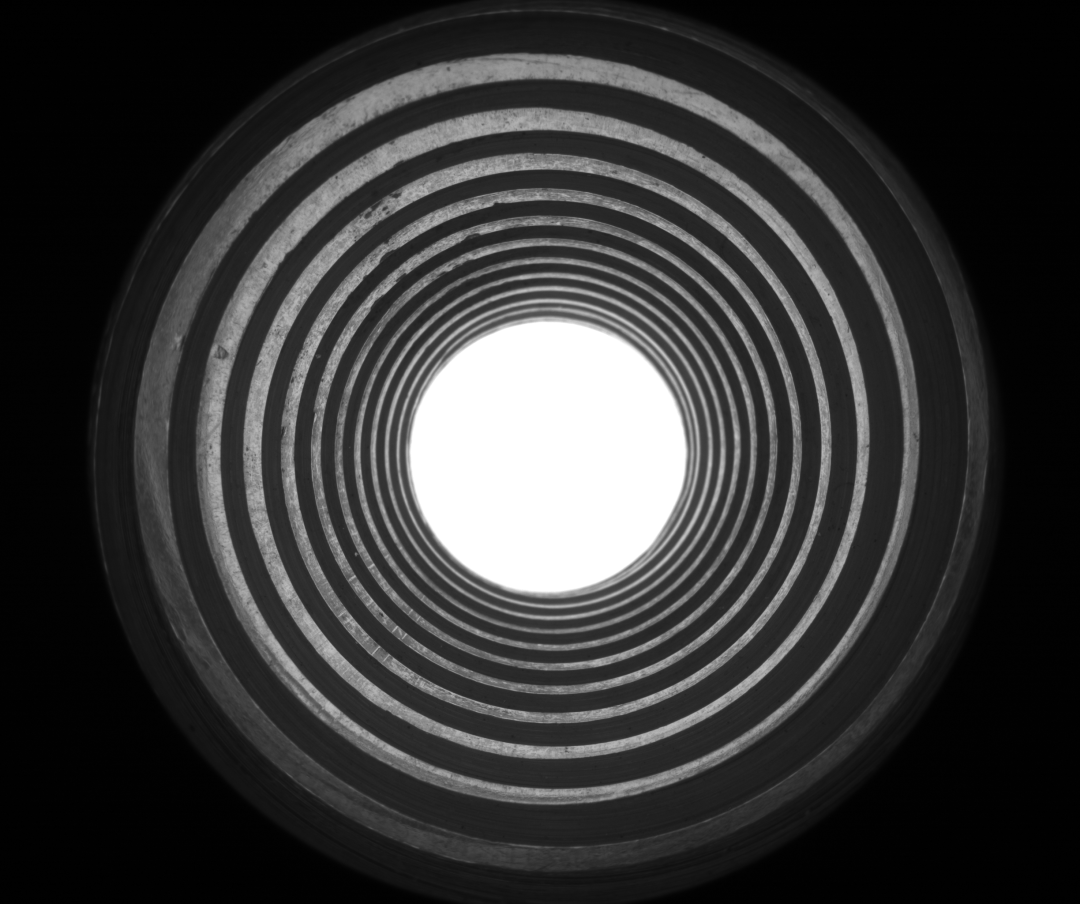

实测直径16mm圆柱形产品效果图
