结构图
WWK60-108C-111V3
WWK-V3系列（工作距离110/180mm）
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
18.0(1.1")
放大倍率β(x)
6
物方工作距WD(mm)
108±2
像方F/#
29.7
像方MTF30(lp/mm)
29
物方景深DOF(mm)
±0.03@F29.7
像方畸变(% max)
0.04
物方远心度(° max)
0.03
镜头总长(mm)
175.5
镜头接口
C
是否同轴光
是
物方分辨率(μm)
3.4
数值孔径 NA
0.1
视野范围（mm x mm）
1“ IMX183 (13.13x8.76)
2.2X1.5
1.1" IMX253 (14.19x10.38)
2.4X1.7
1.1" GMAX0505 (12.8x12.8)
2.1x2.1

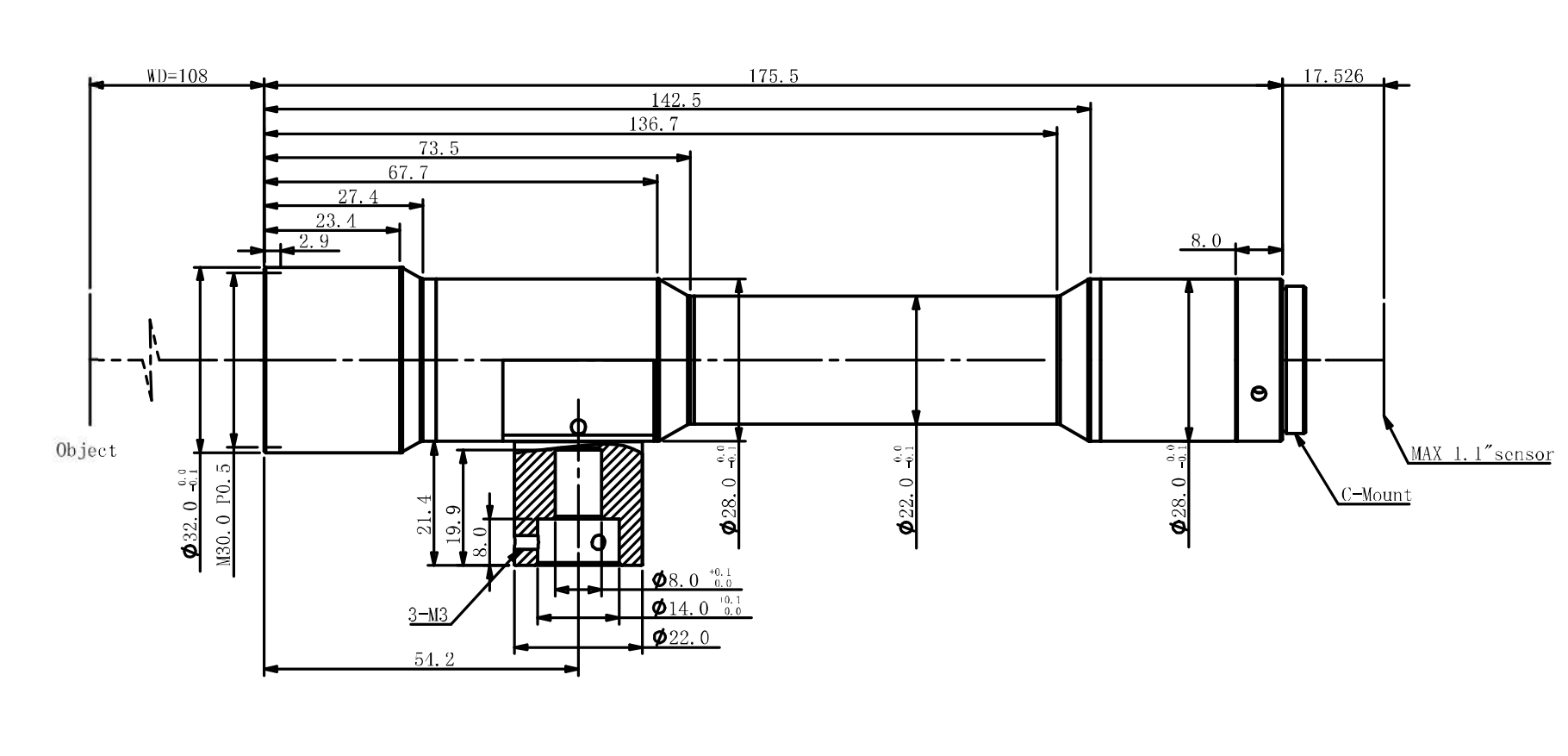

产品图纸
drawing
