DTCA24K-88-M95-ALV2

DTCA24K-88-M95-ALV2

最高支持88mm/24K靶面相机

下载

download

产品参数

产品图纸

相关应用

产品参数

data

基本参数

支持CCD尺寸(Φmm)

88

物方视场FOV(Φmm)

88

放大倍率β(x)

1

物方工作距WD(mm)

162

像方F/#

8

物方景深DOF(mm)

±0.3@F8.0

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

627±3

镜头总长(mm)

453.2

镜头接口

M95

像方MTF30(lp/mm)

>90

视野范围（mmxmm）

DALSA 86M(64.32x48.38)

64.3x48.4

Linescan-24k 3.5um(86.0mm)

86.0

Linescan-16k 5um(81.9mm)

81.9

基本参数

分辨率

1942

相机靶面

9.83

像元大小

1.25

像元大小

3.69

放大倍率β(x)

0.166X

芯片尺寸

1"

物方工作距-WD

39±1mm

物方工作距

39±1mm

放大倍率β(x)

1

物方视场

11.5mm

物方工作距-WD

65±1mm

物方视场

11.5mm

物像距I/O(mm)

630±3

镜头总长(mm)

453.2

像方MTF30(lp/mm)

>90

物方视场FOV(Φmm)

88

物像距I/O(mm)

627±3

像方F/#

8

物方景深DOF(mm)

±0.3@F8.0

物方远心度(° max)

<0.1

像方畸变(% max)

<0.1

物方工作距WD(mm)

162

DALSA 86M(64.32x48.38)

64.3x48.4

支持CCD尺寸(Φmm)

88

镜头接口

M95

Linescan-24k 3.5um(86.0mm)

86.0

Linescan-16k 5um(81.9mm)

81.9

放大倍率β(x)

0.1x

净重(KG)

1

物方视场FOV(Φmm)

10mm

物方景深DOF(mm)

1

像方畸变(% max)

5

物方工作距WD(mm)

7

物方远心度(° max)

10

物像距I/O(mm)

8

像方F/#

1

镜头总长(mm)

12

像方MTF30(lp/mm)

2

镜头接口

C

是否同轴光

是

DALSA 86M(64.32x48.38)

64.3x48.4

Linescan-24k 3.5um

86.0

Linescan-16k 5um(81.9mm)

81.9

相机接口

F

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

像方最佳F\/#

1

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

可变光栏

无

净重(KG)

--

是否可变光栏

1

可变光栏

无

是否同轴光

否

镜头对角线

88mm

产品图纸

drawing

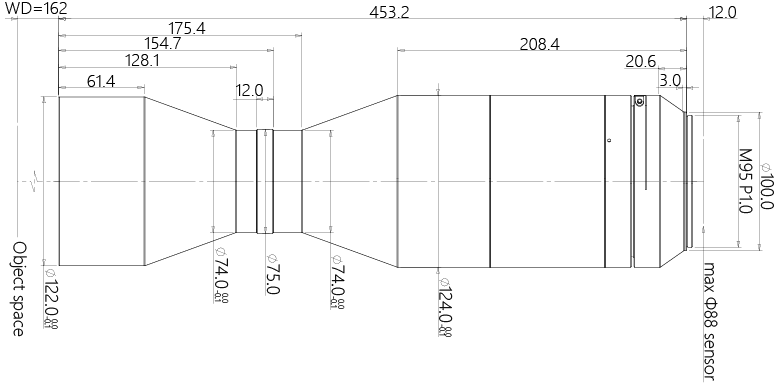

结构图

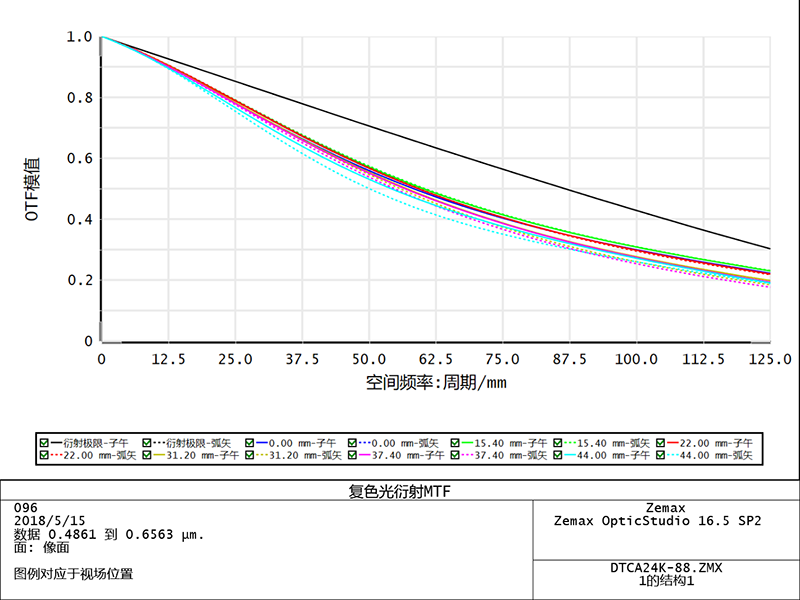

MTF曲线

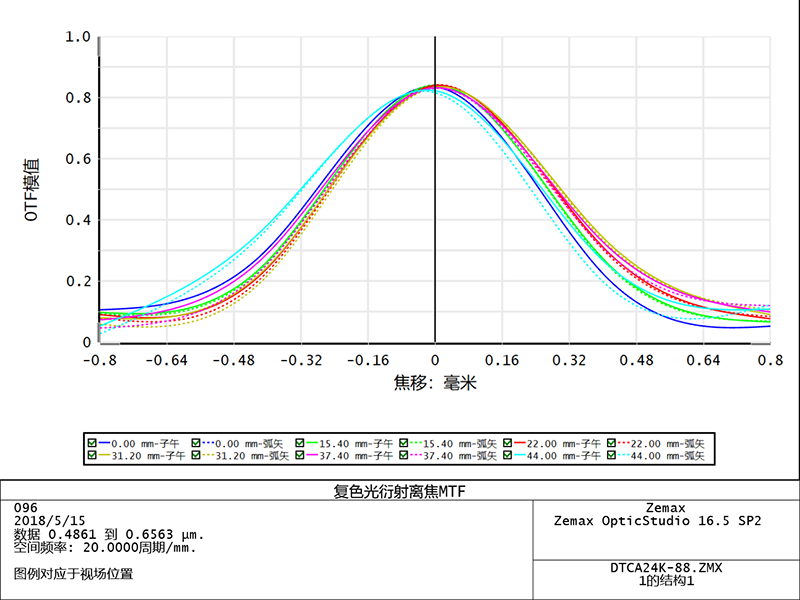

DOF曲线
