DTCM16K-190H-AL
最高支持16K/59mm靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
59
物方视场FOV(Φmm)
190
放大倍率β(x)
0.311
物方工作距WD(mm)
330±5
像方F/#
13.9
物方景深DOF(mm)
±8.2@F20
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
913±5
镜头总长(mm)
571.2
镜头接口
M72
净重(KG)
11.1
像方MTF30(lp/mm)
>65
视野范围(mmxmm)
KAI-47051 (48.7x29.0)
156.6x93.2
Linescan-16K (57.4mm)
184.6
Linescan-8K (57.4mm)
184.6
产品图纸
drawing

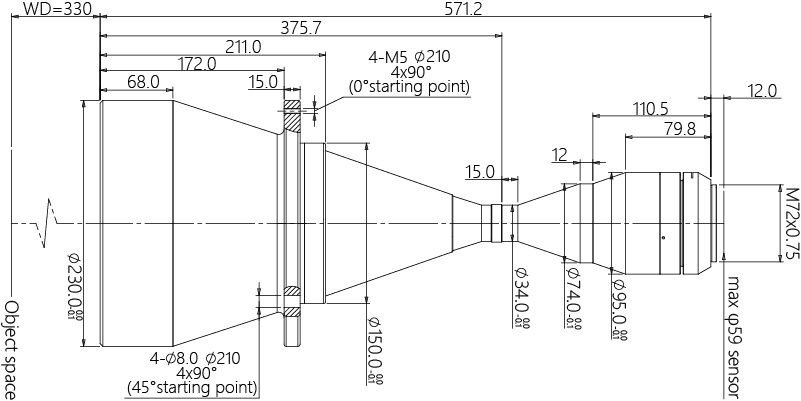

结构图

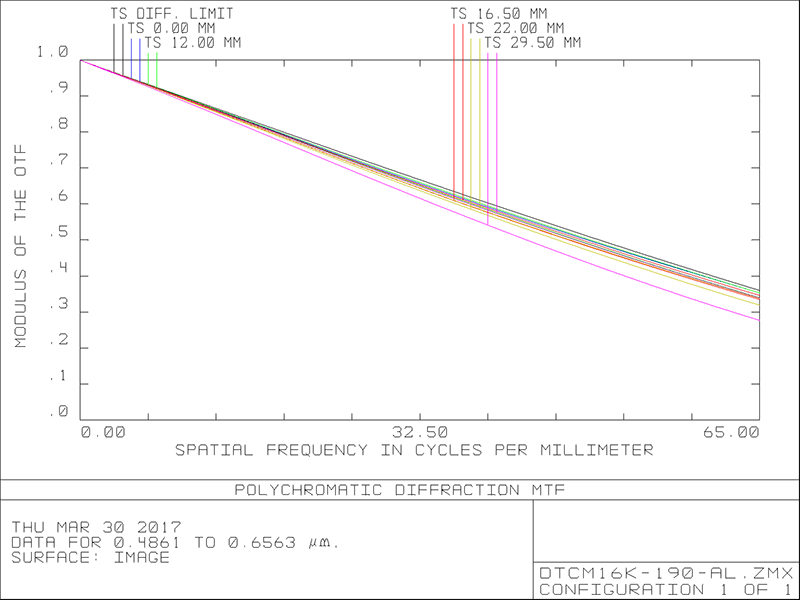

MTF曲线
