DTCM16K-240H-AL
最高支持16K/59mm靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
59
物方视场FOV(Φmm)
240
放大倍率β(x)
0.246
物方工作距WD(mm)
410±6
像方F/#
8.7
物方景深DOF(mm)
±14.6@F22
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
1135±6
镜头总长(mm)
712.5
镜头接口
M72
净重(KG)
20.5
像方MTF30(lp/mm)
>100
视野范围(mmxmm)
KAI-47051 (48.7x29.0)
198.0x117.9
Linescan-16K (57.4mm)
233.3
Linescan-8K (57.4mm)
233.3
产品图纸
drawing

结构图

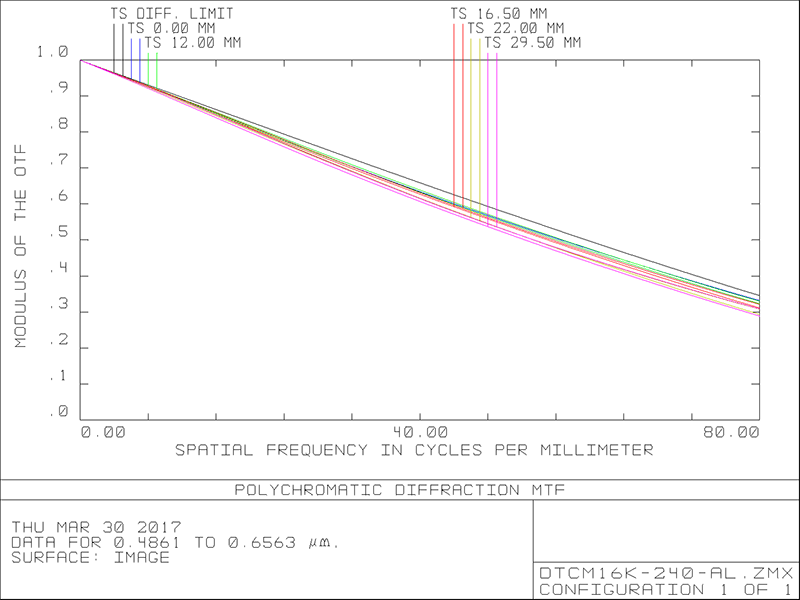

MTF曲线



相关应用
application
