DTCM175-42-M58-AL
最高支持1.75‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
29(1.75")
物方视场FOV(Φmm)
42
放大倍率β(x)
0.69
物方工作距WD(mm)
118±3
像方F/#
11.4
物方景深DOF(mm)
±1.6@F20
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
325±3
镜头总长(mm)
194.8
镜头接口
M58
净重(KG)
0.9
像方MTF30(lp/mm)
>70
视野范围(mmxmm)
1.75" CMV12000(22.53x16.90)
32.7x24.5
1.75" PYTHON16k(18.43x18.43)
26.7x26.7
1.75" LineScan-4k(28.8mm)
41.7
产品图纸
drawing

结构图

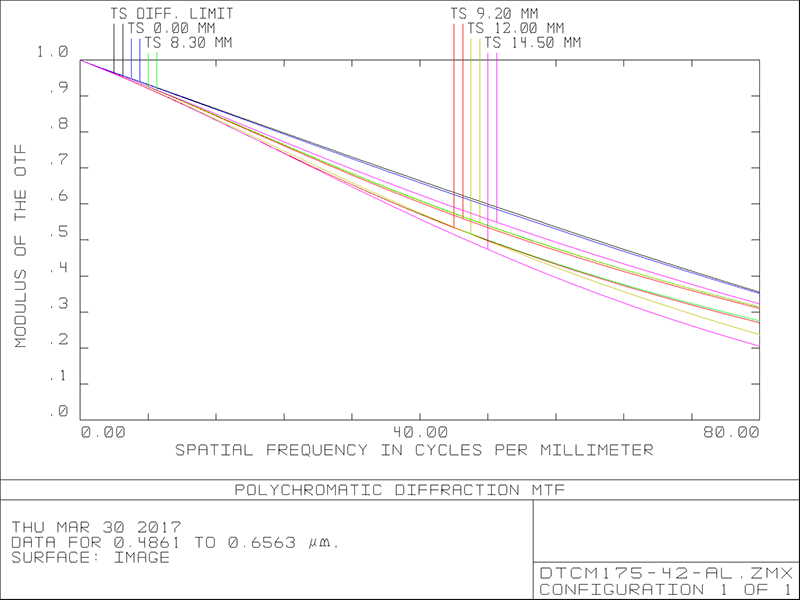

MTF曲线



相关应用
application
