DTCM111-26-AL

DTCM111-26-AL

最高支持1.1‘’靶面相机

下载

download

产品参数

产品图纸

相关应用

产品参数

data

基本参数

支持CCD尺寸(Φmm)

18.4(1.1")

物方视场FOV(Φmm)

26

放大倍率β(x)

0.708

物方工作距WD(mm)

73±1

像方F/#

9.6

物方景深DOF(mm)

±1.6@F20

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

238±1

镜头总长(mm)

147.7

镜头接口

C

净重(KG)

0.4

像方MTF30(lp/mm)

>75

视野范围 (mmxmm)

1" IMX183 (13.13x8.76)

18.5x12.4

1.1" IMX253 (14.19x10.38)

20.0x14.7

基本参数

物像距I/O(mm)

238±1

镜头总长(mm)

147.7

相机靶面

10

分辨率

2496

净重(KG)

0.4

物方工作距WD(mm)

73±1

像方MTF30(lp/mm)

>75

像元大小

3.75

1" IMX183 (13.13x8.76)

18.5x12.4

物方视场FOV(Φmm)

26

1.1" IMX253 (14.19x10.38)

20.0x14.7

物方工作距-WD

158±3mm

物方视场FOV(Φmm)

100mm

物方景深DOF(mm)

±1.6@F20

物方工作距

85±2mm

放大倍率β(x)

0.708

支持CCD尺寸(Φmm)

18.4(1.1")

CCD

1.1”

像方F/#

9.6

相机接口

F

放大倍率β(x)

0x

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

镜头接口

C

镜头对角线

18.4mm

产品图纸

drawing

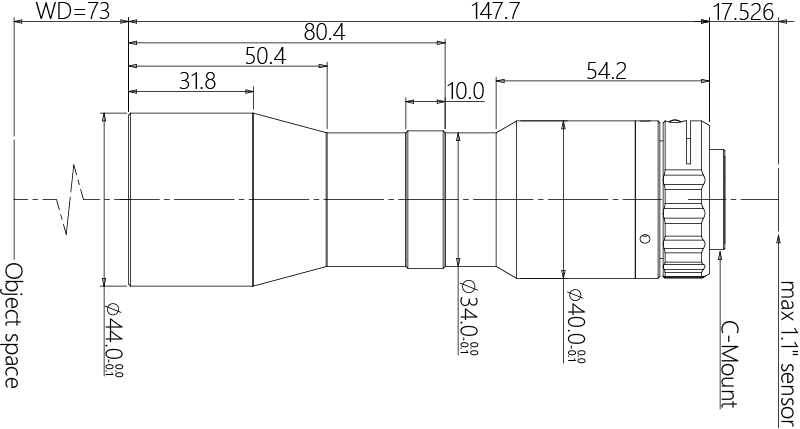

结构图

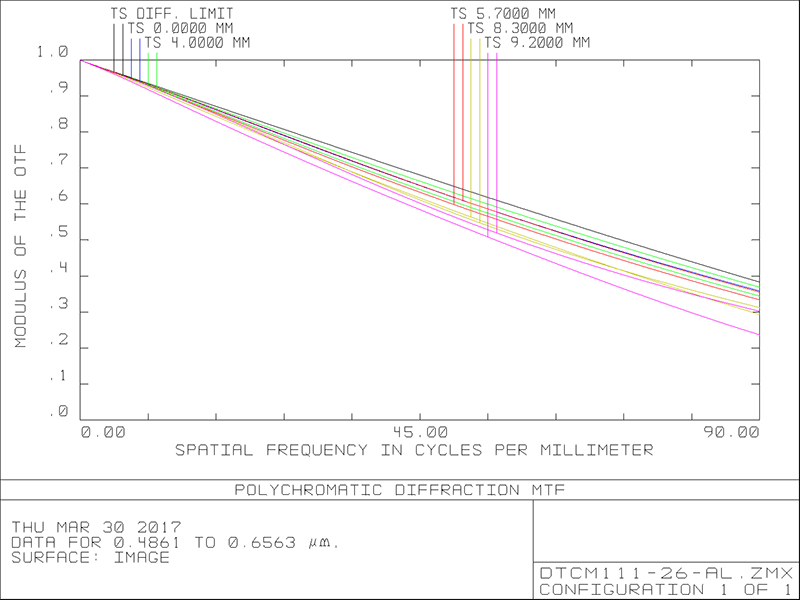

MTF曲线
