DTCM111-120H-AL
最高支持1.1‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
18.4(1.1")
物方视场FOV(Φmm)
120
放大倍率β(x)
0.153
物方工作距WD(mm)
273±5
像方F/#
6.2
物方景深DOF(mm)
±18.7@F11
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
608±5
镜头总长(mm)
310.4
镜头接口
C
净重(KG)
4.3
像方MTF30(lp/mm)
>145
视野范围 (mmxmm)
1" IMX183 (13.13x8.76)
85.8x57.3
1.1" IMX253 (14.19x10.38)
92.7x67.8
产品图纸
drawing

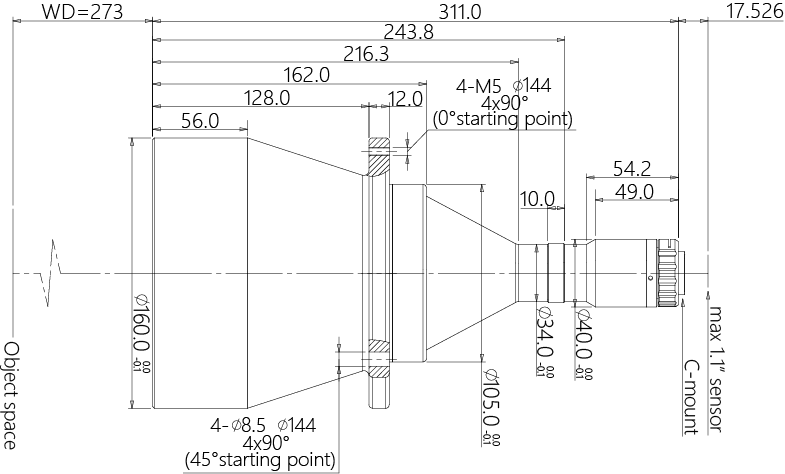

结构图

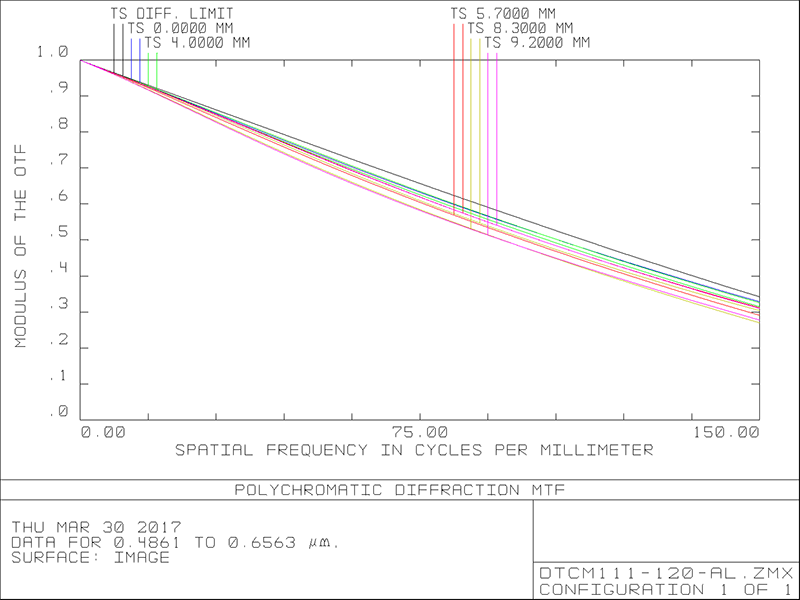

MTF曲线
