DTCM111-170-AL
最高支持1.1‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
18.4(1.1")
物方视场FOV(Φmm)
170
放大倍率β(x)
0.108
物方工作距WD(mm)
318±5
像方F/#
6.2
物方景深DOF(mm)
±37.7@F11
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
751±5
镜头总长(mm)
415.6
镜头接口
C
净重(KG)
6.6
像方MTF30(lp/mm)
>150
视野范围 (mmxmm)
1" IMX183 (13.13x8.76)
121.6x81.1
1.1" IMX253 (14.19x10.38)
131.4x96.1
产品图纸
drawing

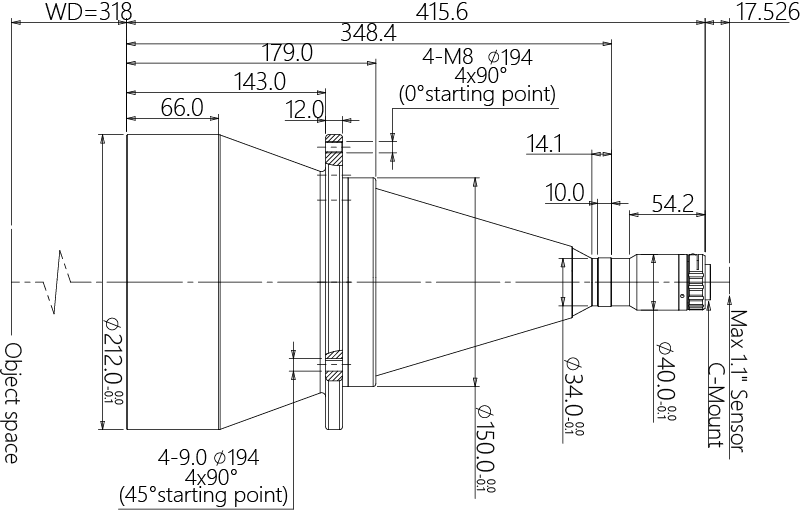

结构图

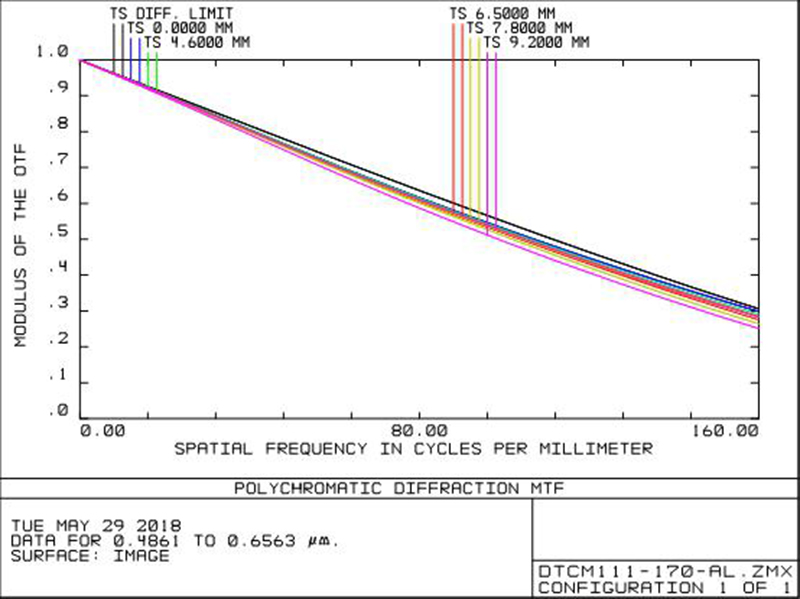

MTF曲线



相关应用
application
