DTCM111-240H-AL
最高支持1.1‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
18.4(1.1")
物方视场FOV(Φmm)
240
放大倍率β(x)
0.077
物方工作距WD(mm)
410±6
像方F/#
6.2
物方景深DOF(mm)
±109@F16
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
1012±6
镜头总长(mm)
584.2
镜头接口
C
净重(KG)
19.2
像方MTF30(lp/mm)
>150
视野范围 (mmxmm)
1" IMX183 (13.13x8.76)
170.5x113.8
1.1" IMX253 (14.19x10.38)
184.3x134.8
产品图纸
drawing

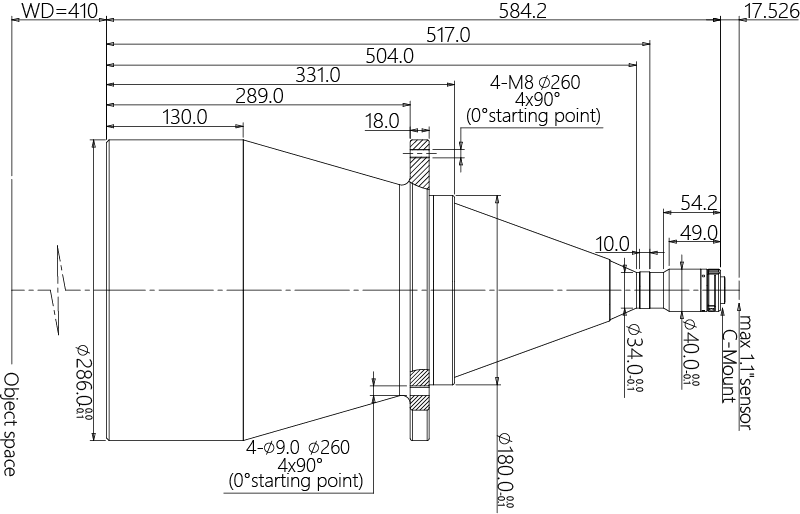

结构图

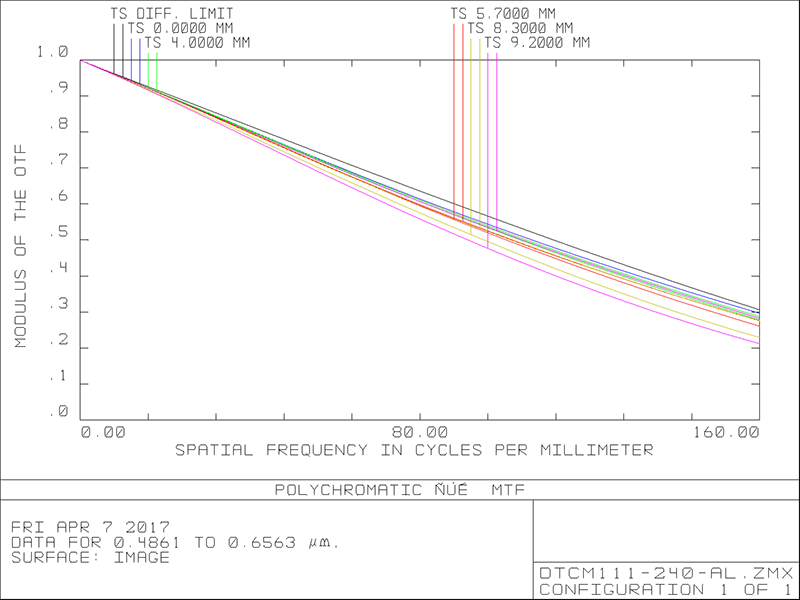

MTF曲线



相关应用
application
