结构图

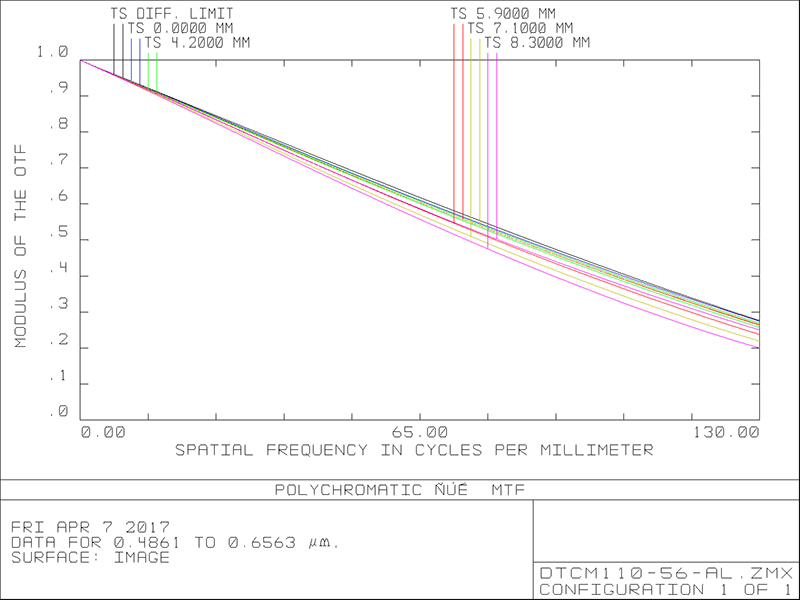

MTF曲线
DTCM110-56-AL
最高支持1‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
16.6(1")
物方视场FOV(Φmm)
56
放大倍率β(x)
0.296
物方工作距WD(mm)
138±3
像方F/#
6.5
物方景深DOF(mm)
±7.3@F16
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
334±3
镜头总长(mm)
178.0
镜头接口
C
净重(KG)
0.8
像方MTF30(lp/mm)
>130
视野范围 (mmxmm)
1" PYTHON5000 (12.43x9.83)
42.0x33.2
1" IMX255 (14.19x7.51)
47.9x25.4
1" IMX183 (13.13x8.76)
44.4x29.6

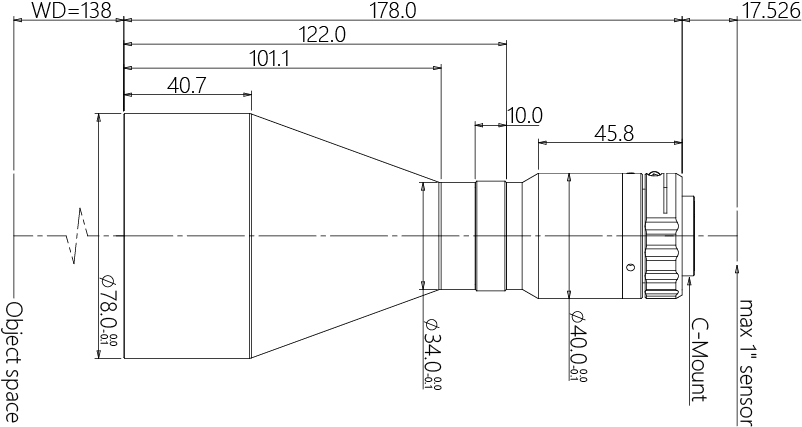

产品图纸
drawing
相关应用
application
