结构图

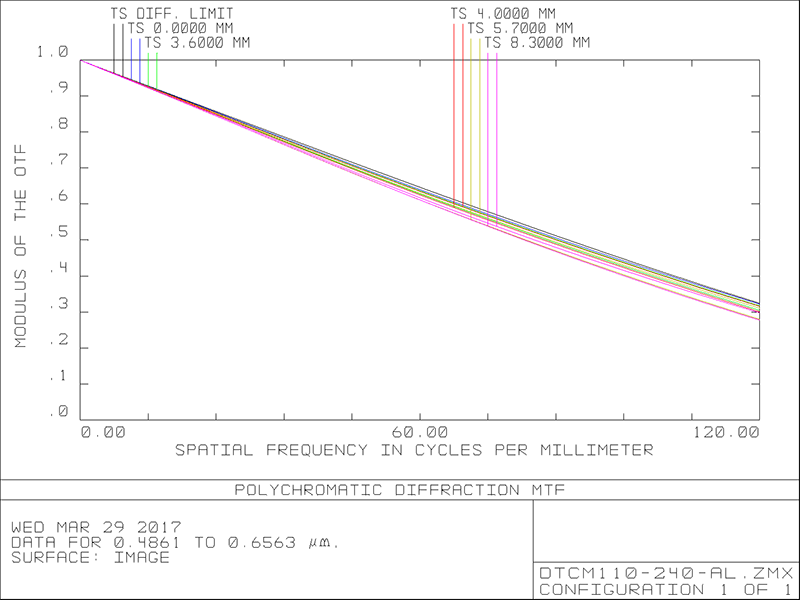

MTF曲线
DTCM110-240H-AL
最高支持1‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
16.6(1")
物方视场FOV(Φmm)
240
放大倍率β(x)
0.069
物方工作距WD(mm)
410±6
像方F/#
6.5
物方景深DOF(mm)
±134.4@F16
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
1001±6
镜头总长(mm)
573.0
镜头接口
C
净重(KG)
19.2
像方MTF30(lp/mm)
>140
视野范围 (mmxmm)
1" PYTHON5000 (12.43x9.83)
180.1x142.5
1" IMX255 (14.19x7.51)
205.7x108.8
1" IMX183 (13.13x8.76)
190.3x127.0

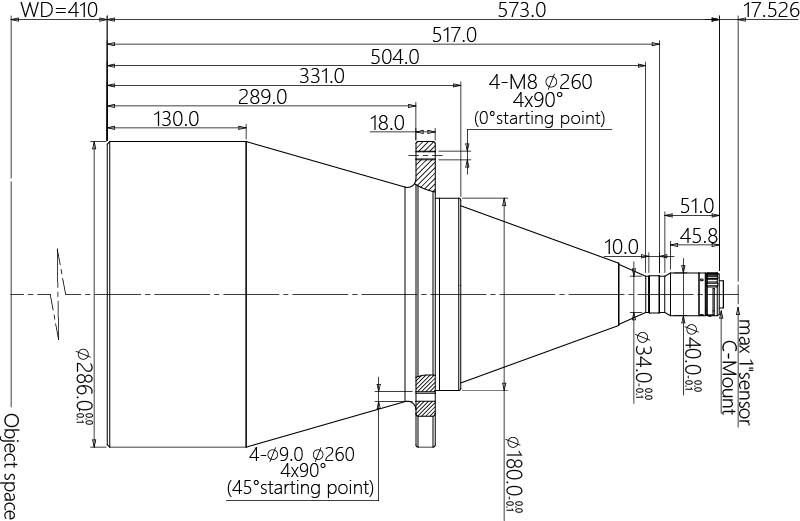

产品图纸
drawing
相关应用
application
