DTCM230-42

DTCM230-42

最高支持2/3‘’靶面相机

下载

download

产品参数

产品图纸

相关应用

产品参数

data

基本参数

支持CCD尺寸(Φmm)

11.4(2/3")

物方视场FOV(Φmm)

42

放大倍率β(x)

0.271

物方工作距WD(mm)

118±3

像方F/#

4.9

物方景深DOF(mm)

±6.0@F11

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

259±3

镜头总长(mm)

123.4

镜头接口

C

净重(KG)

0.4

像方MTF30(lp/mm)

>185

视野范围 (mmxmm)

1/1.8" EV76C570 (7.2x5.4)

26.6x19.9

1/1.7" IMX226 (7.5x5.6)

27.7x20.7

2/3" IMX250/264 (8.45x7.1)

31.2x26.2

基本参数

镜头总长(mm)

123.4

物像距I/O(mm)

259±3

物方景深DOF(mm)

±6.0@F11

分辨率

1032

净重(KG)

0.4

像元大小

2.8

放大倍率β(x)

0.271

物方工作距WD(mm)

118±3

物方视场FOV(Φmm)

42

1/1.8" EV76C570 (7.2x5.4)

26.6x19.9

1/1.7" IMX226 (7.5x5.6)

27.7x20.7

2/3" IMX250/264 (8.45x7.1)

31.2x26.2

物方工作距-WD

158±3mm

物方视场FOV(Φmm)

72

物方工作距

39±1mm

像方F/#

4.9

像方F/#

5.4

相机靶面

27.62

像方MTF30(lp/mm)

>185

镜头对角线

11.4mm

相机接口

F

放大倍率β(x)

0x

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

支持CCD尺寸(Φmm)

11.4(2/3")

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

镜头接口

C

CCD

2/3"

产品图纸

drawing

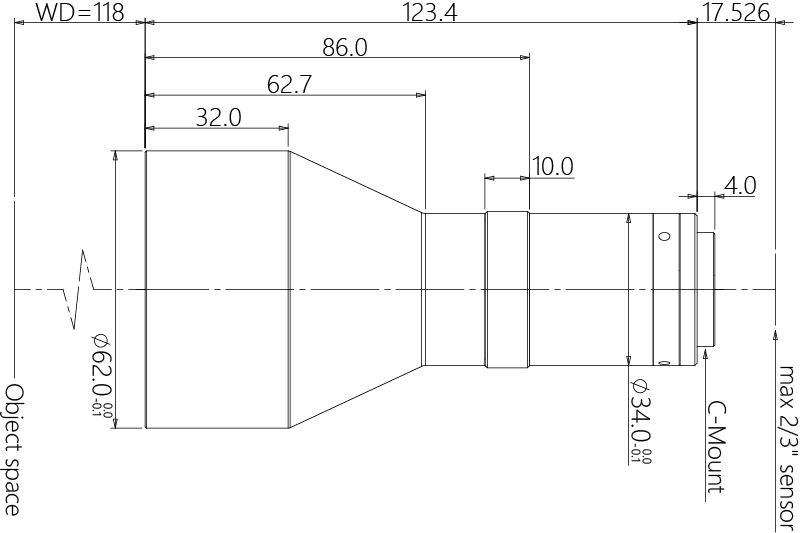

结构图

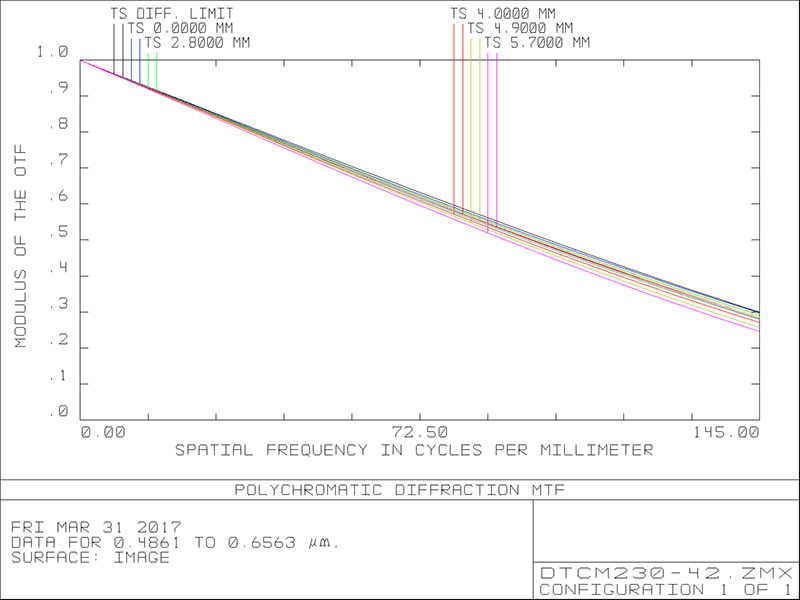

MTF曲线
