DTCM118-26

DTCM118-26

最高支持1/1.8‘’靶面相机

下载

download

产品参数

产品图纸

相关应用

产品参数

data

基本参数

支持CCD尺寸(Φmm)

9.0(1/1.8")

物方视场FOV(Φmm)

26

放大倍率β(x)

0.346

物方工作距WD(mm)

73±1

像方F/#

4.6

物方景深DOF(mm)

±3.7@F11

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

199±1

镜头总长(mm)

108.9

镜头接口

C

净重(KG)

0.3

像方MTF30(lp/mm)

>170

视野范围 (mmxmm)

1/1.8" IMX178 (7.43x4.9)

21.5x14.2

1/1.8" IMX252/265 (7.1x5.3)

20.5x15.3

基本参数

物像距I/O(mm)

199±1

镜头总长(mm)

108.9

物方景深DOF(mm)

±3.7@F11

净重(KG)

0.3

像元大小

1.25

分辨率

3296

物方工作距WD(mm)

73±1

物方视场FOV(Φmm)

26

1/1.8" IMX178 (7.43x4.9)

21.5x14.2

1/1.8" IMX252/265 (7.1x5.3)

20.5x15.3

物方工作距-WD

110±2mm

物方视场FOV(Φmm)

36mm

放大倍率β(x)

0.346

相机靶面

24.04

像方F/#

4.6

像方MTF30(lp/mm)

>170

物方工作距

85±2mm

支持CCD尺寸(Φmm)

9.0(1/1.8")

镜头对角线

9mm

CCD

1/1.8"

相机接口

F

放大倍率β(x)

0x

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

镜头接口

C

产品图纸

drawing

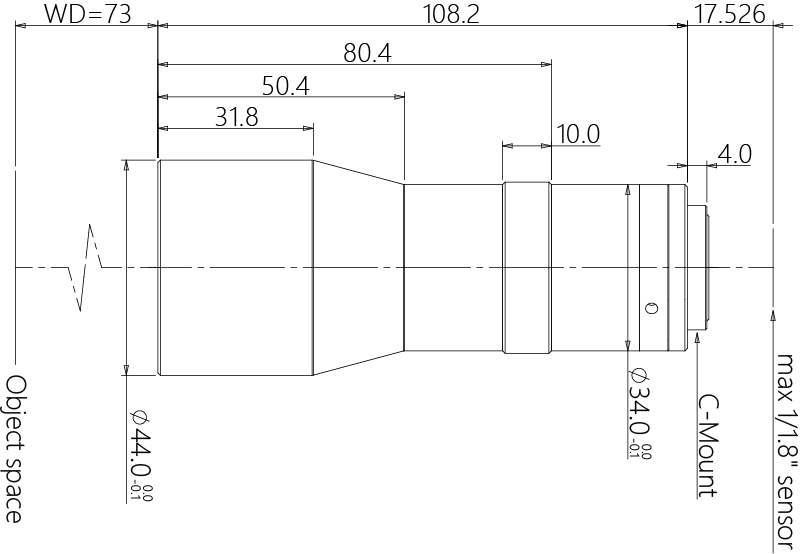

结构图

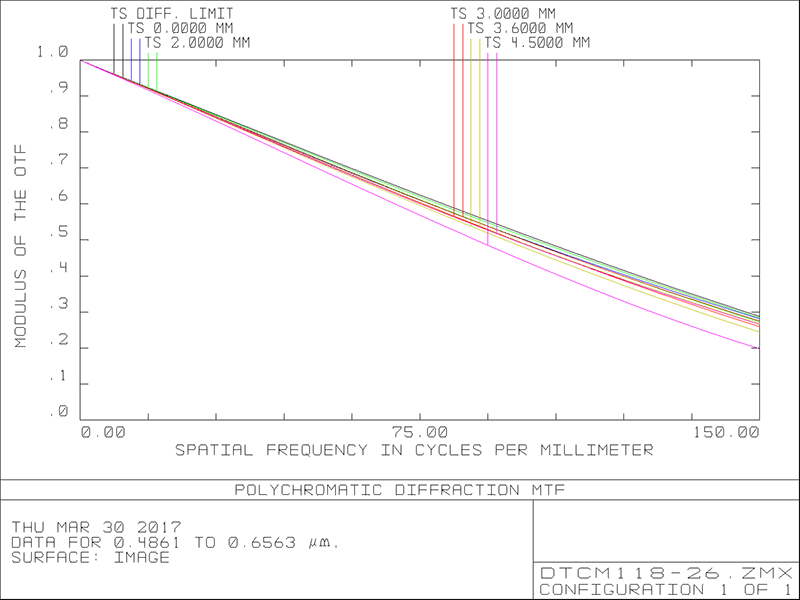

MTF曲线
