DTCM118-42

DTCM118-42

最高支持1/1.8‘’靶面相机

下载

download

产品参数

产品图纸

相关应用

产品参数

data

基本参数

支持CCD尺寸(Φmm)

9.0(1/1.8")

物方视场FOV(Φmm)

42

放大倍率β(x)

0.214

物方工作距WD(mm)

118±3

像方F/#

4.6

物方景深DOF(mm)

±9.6@F11

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

249±3

镜头总长(mm)

113.8

镜头接口

C

净重(KG)

0.4

像方MTF30(lp/mm)

>195

视野范围 (mmxmm)

1/1.8" IMX178 (7.43x4.9)

34.7x22.9

1/1.8" IMX252/265 (7.1x5.3)

33.2x24.8

基本参数

镜头总长(mm)

113.8

物像距I/O(mm)

249±3

物方景深DOF(mm)

±9.6@F11

净重(KG)

0.4

像元大小

1.85

放大倍率β(x)

0.214

分辨率

3360

物方工作距WD(mm)

118±3

物方视场FOV(Φmm)

42

1/1.8" IMX178 (7.43x4.9)

34.7x22.9

1/1.8" IMX252/265 (7.1x5.3)

33.2x24.8

物方工作距-WD

138±3mm

物方视场FOV(Φmm)

90

像方F/#

4.6

相机靶面

24.11

像方MTF30(lp/mm)

>195

支持CCD尺寸(Φmm)

9.0(1/1.8")

镜头对角线

9mm

CCD

1/1.8"

物方工作距

165±3mm

相机接口

F

放大倍率β(x)

0x

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

镜头接口

C

产品图纸

drawing

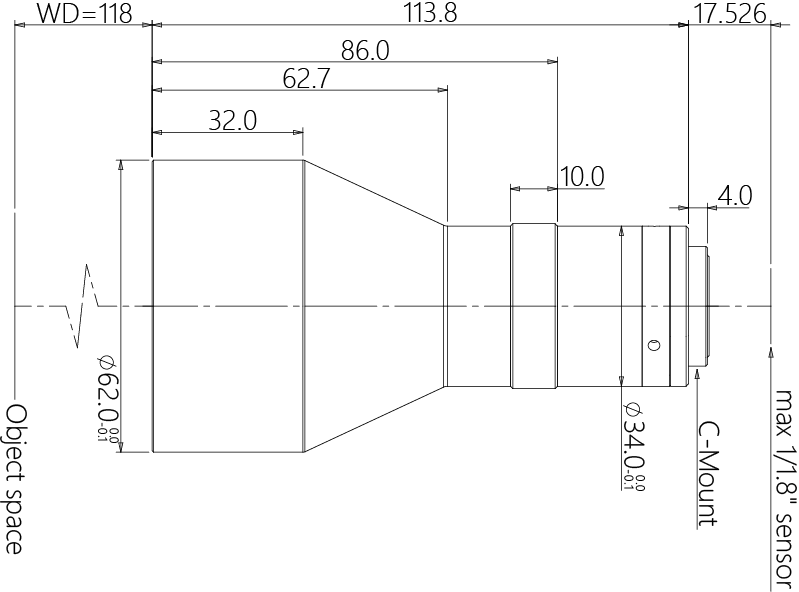

结构图

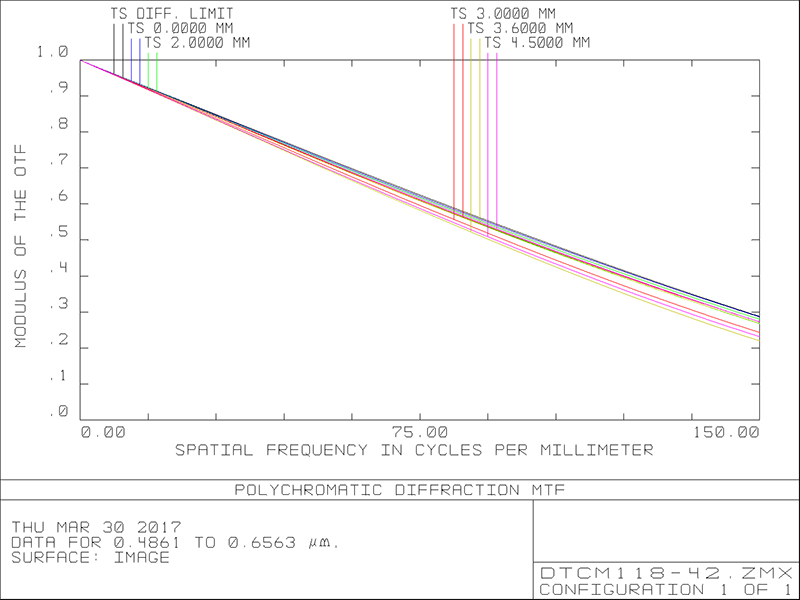

MTF曲线
