DTCM125-42-最高支持1/2.5‘’靶面相机

首页产品中心 DTCM系列高精度双远心镜头(小靶面) 最高支持1/2.5‘’靶面相机

DTCM125-42

DTCM125-42

最高支持1/2.5‘’靶面相机

下载

download

产品参数

产品图纸

相关应用

产品参数

data

基本参数

支持CCD尺寸(Φmm)

7.2(1/2.5")

物方视场FOV(Φmm)

42

放大倍率β(x)

0.171

物方工作距WD(mm)

118±3

像方F/#

4.2

物方景深DOF(mm)

±15.0@F11

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

244±3

镜头总长(mm)

108.9

镜头接口

C

净重(KG)

0.4

像方MTF30(lp/mm)

>200

视野范围 (mmxmm)

1/3" AR130/RJ33(4.8x3.6)

28.1x21.1

1/2.5" 9P001/31 (5.7x4.28)

33.3x25.0

基本参数

镜头总长(mm)

108.9

相机靶面

3.18

物像距I/O(mm)

244±3

物方景深DOF(mm)

±15.0@F11

净重(KG)

0.4

放大倍率β(x)

0.171

像元大小

1.25

1/2.5" 9P001/31 (5.7x4.28)

33.3x25.0

物方工作距WD(mm)

118±3

1/3" AR130/RJ33(4.8x3.6)

28.1x21.1

物方视场FOV(Φmm)

42

物方工作距-WD

178±3mm

像方F/#

4.2

分辨率

4224

镜头对角线

7.2mm

物方工作距

152±3mm

像方MTF30(lp/mm)

>200

物方视场FOV(Φmm)

240mm

支持CCD尺寸(Φmm)

7.2(1/2.5")

CCD

1/2.5"

相机接口

F

放大倍率β(x)

0x

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

镜头接口

C

产品图纸

drawing

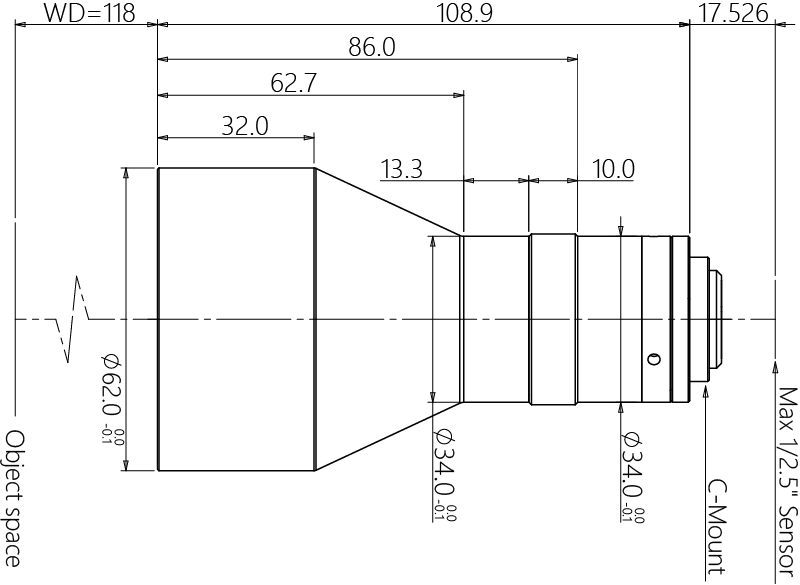

结构图

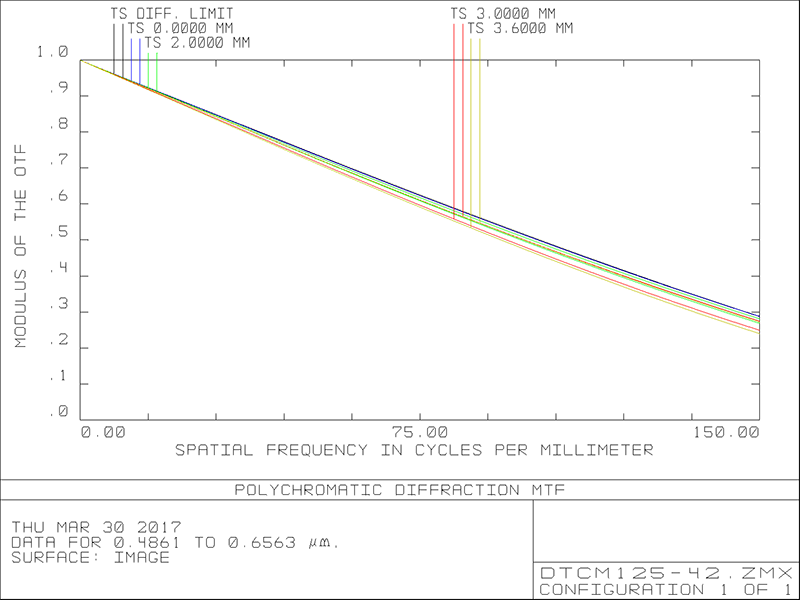

MTF曲线
