WWK10-110-111-工作距110mm

首页产品中心 WWK系列面向大靶面远心镜头工作距110mm

WWK10-110-111

WWK10-110-111

工作距110mm

下载

download

产品参数

产品图纸

相关应用

产品参数

data

基本参数

支持CCD尺寸(Φmm)

18.0(1.1")

放大倍率β(x)

1

物方工作距WD(mm)

110±2

像方F/#

7

像方MTF30(lp/mm)

>105

物方景深DOF(mm)

±0.3@F7

像方畸变(% max)

<0.13

物方远心度(° max)

<0.18

镜头总长(mm)

133.3

镜头接口

C

是否同轴光

否

视野范围（mm x mm）

1“ IMX183 (13.13x8.76)

13.1x8.8

1.1" IMX253 (14.19x10.38)

14.2x10.4

基本参数

相机靶面

11.34

镜头总长(mm)

133.3

分辨率

2830

像方MTF30(lp/mm)

>105

物方景深DOF(mm)

±0.3@F7

像方F/#

7

1“ IMX183 (13.13x8.76)

13.1x8.8

物方远心度(° max)

<0.13

1.1" IMX253 (14.19x10.38)

14.2x10.4

物方远心度(° max)

<0.18

物方景深DOF(mm)

1

物方工作距WD(mm)

110±2

像方畸变(% max)

<0.13

放大倍率β(x)

1

放大倍率β(x)

0.275x

像元大小

5.5

物方工作距

110±2mm

支持CCD尺寸(Φmm)

18.0(1.1")

物方工作距-WD

190±2mm

镜头对角线

18.4mm

像方最佳F\/#

1

物方视场FOV(Φmm)

/

物像距I/O(mm)

1

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

镜头接口

C

是否同轴光

否

产品图纸

drawing

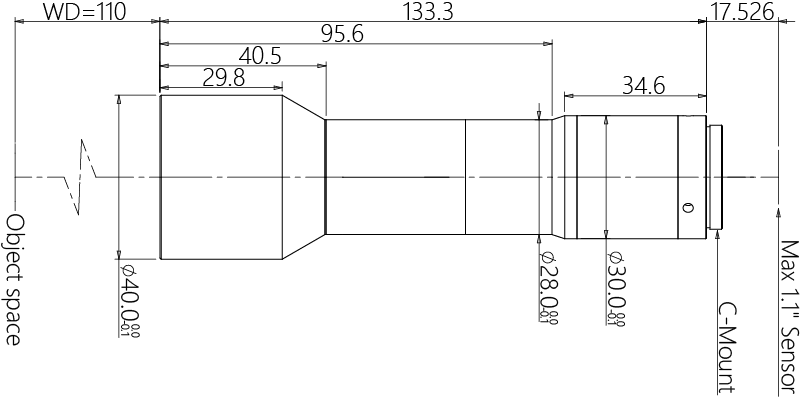

结构图
