DTCA24K-92-M95-AL-最高支持88mm/24K靶面相机

首页产品中心 DTCA系列大靶面（线扫）镜头最高支持88mm/24K靶面相机

DTCA24K-92-M95-AL

DTCA24K-92-M95-AL

最高支持88mm/24K靶面相机

下载

download

产品参数

产品图纸

相关应用

产品参数

data

基本参数

支持CCD尺寸(Φmm)

88

物方视场FOV(Φmm)

91.6

放大倍率β(x)

0.96

物方工作距WD(mm)

150±3

像方F/#

8

物方景深DOF(mm)

±0.3@F8.0

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

621±3

镜头总长(mm)

458.5

镜头接口

M95

像方MTF30(lp/mm)

>90

视野范围（mmxmm）

DALSA 86M(64.32x48.38)

67.0x50.4

Linescan-24k 3.5um(86.0mm)

89.6

Linescan-16k 5um(81.9mm)

85.3

基本参数

分辨率

1216

像元大小

1.55

相机靶面

14.1

放大倍率β(x)

1

物像距I/O(mm)

624±3

物方工作距-WD

83±1mm

像方MTF30(lp/mm)

>90

像方F/#

8

物方景深DOF(mm)

±0.3@F8.0

镜头总长(mm)

458.5

物像距I/O(mm)

621±3

物方工作距

110±2mm

物方远心度(° max)

<0.1

物方视场FOV(Φmm)

91.6

放大倍率β(x)

0.96

物方工作距WD(mm)

150±3

芯片尺寸

2"

像方畸变(% max)

<0.1

物方视场

66mm

物方视场

66mm

放大倍率β(x)

1X

支持CCD尺寸(Φmm)

88

镜头接口

M95

DALSA 86M(64.32x48.38)

67.0x50.4

放大倍率β(x)

0.1x

净重(KG)

1

Linescan-24k 3.5um(86.0mm)

89.6

Linescan-16k 5um(81.9mm)

85.3

像元大小

10

物方工作距WD(mm)

7

物方远心度(° max)

10

物像距I/O(mm)

8

像方F/#

1

镜头总长(mm)

12

镜头接口

C

是否同轴光

是

相机接口

F

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

像方最佳F\/#

1

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

物方视场FOV(Φmm)

20mm

物方景深DOF(mm)

2

像方畸变(% max)

6

像方MTF30(lp/mm)

3

可变光栏

无

净重(KG)

--

是否可变光栏

1

可变光栏

无

是否同轴光

否

DALSA 86M(64.32x48.38)

67.0x50.4

Linescan-24k 3.5um

89.6

Linescan-16k 5um(81.9mm)

85.3

镜头对角线

88mm

产品图纸

drawing

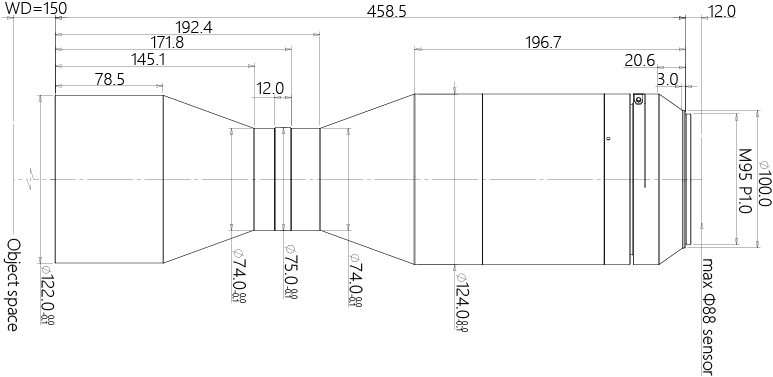

结构图

MTF曲线

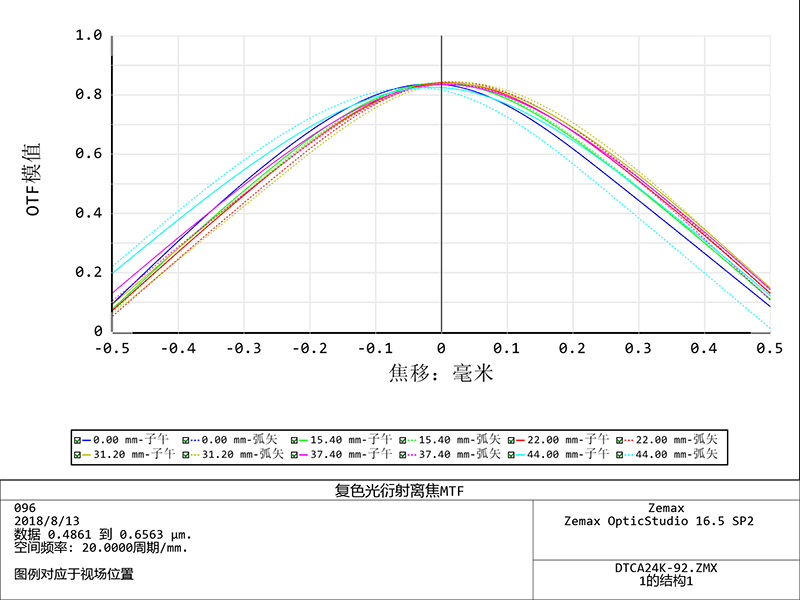

DOF曲线
