DTCA24K-92-M90-AL
最高支持88mm/24K靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
88
物方视场FOV(Φmm)
91.6
放大倍率β(x)
0.96
物方工作距WD(mm)
150±3
像方F/#
8
物方景深DOF(mm)
±0.3@F8.0
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
621±3
镜头总长(mm)
458.5
镜头接口
M90
像方MTF30(lp/mm)
>90
视野范围(mmxmm)
DALSA 86M(64.32x48.38)
67.0x50.4
Linescan-24k 3.5um(86.0mm)
89.6
Linescan-16k 5um(81.9mm)
85.3
产品图纸
drawing

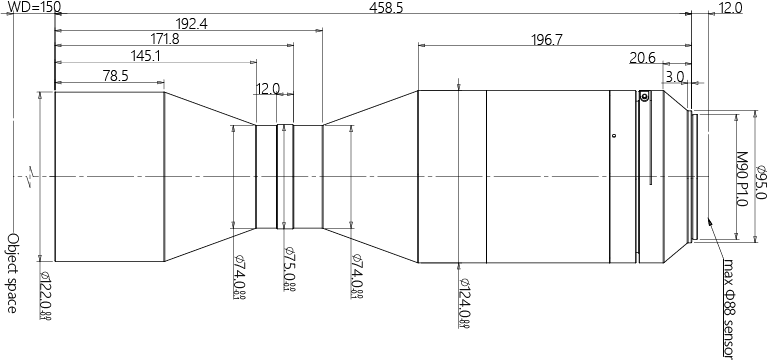

结构图




MTF曲线





DOF曲线




相关应用
application
