DTCA24K-75-M95-AL
最高支持88mm/24K靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
88
物方视场FOV(Φmm)
75
放大倍率β(x)
1.173
物方工作距WD(mm)
152±3
像方F/#
7
物方景深DOF(mm)
±0.2@F7.0
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
650±3
镜头总长(mm)
486
镜头接口
M95
像方MTF30(lp/mm)
>115
视野范围(mmxmm)
DALSA 86M(64.32x48.38)
54.8x46.4
Linescan-24k 3.5um(86.0mm)
73.3
Linescan-16k 5um(81.9mm)
69.8
产品图纸
drawing

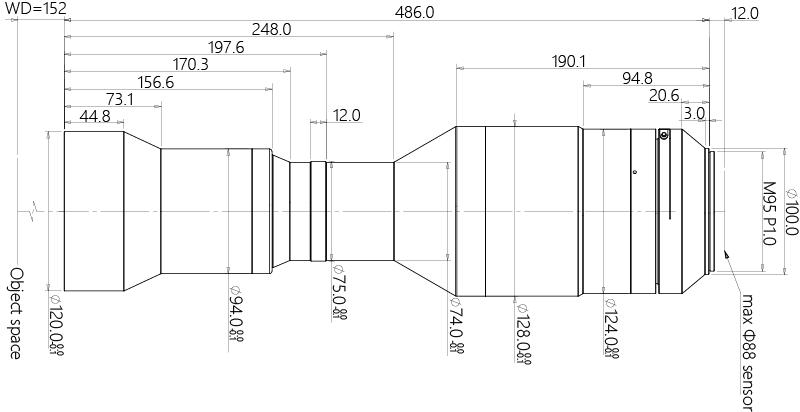

结构图

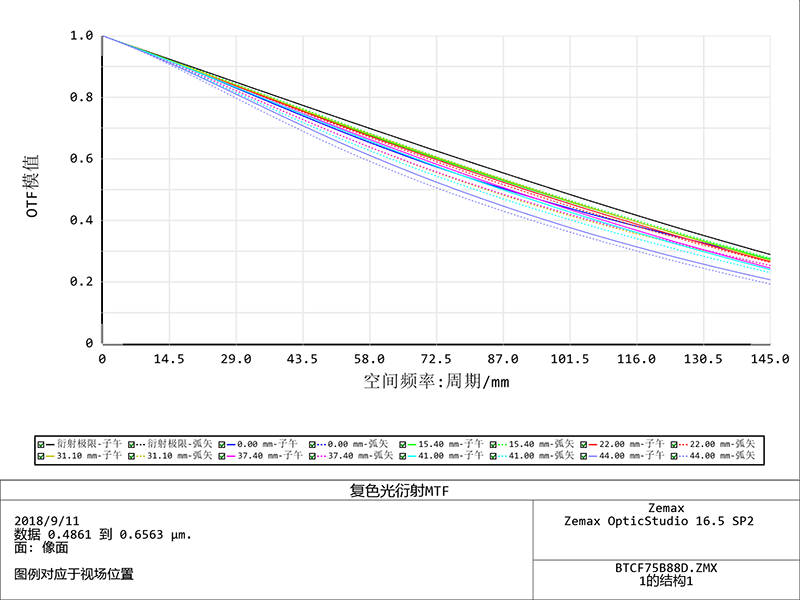

MTF曲线

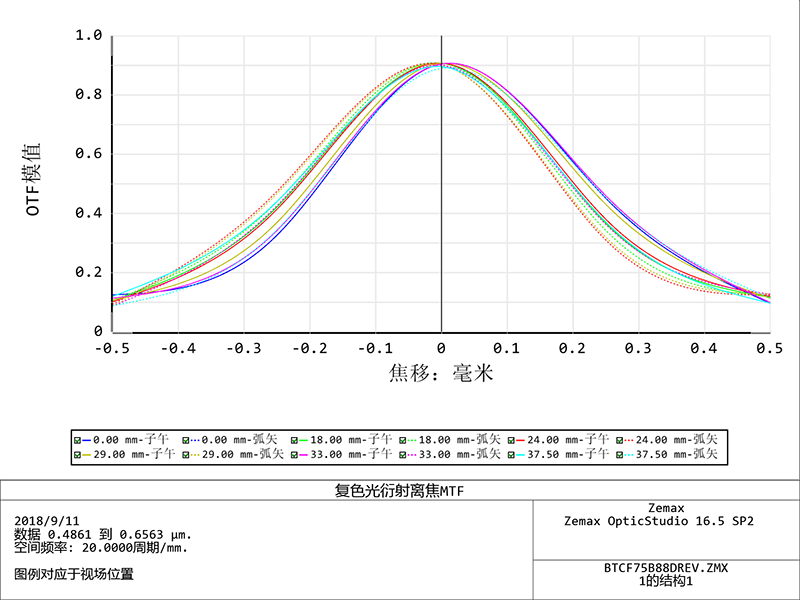

DOF曲线
