DTCM111-42-AL
最高支持1.1‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
18.4(1.1")
物方视场FOV(Φmm)
42
放大倍率β(x)
0.438
物方工作距WD(mm)
118±3
像方F/#
7.2
物方景深DOF(mm)
±3.3@F16
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
289±3
镜头总长(mm)
153.2
镜头接口
C
净重(KG)
0.5
像方MTF30(lp/mm)
>115
视野范围 (mmxmm)
1" IMX183 (13.13x8.76)
30.0x20.0
1.1" IMX253 (14.19x10.38)
32.4x23.7
产品图纸
drawing

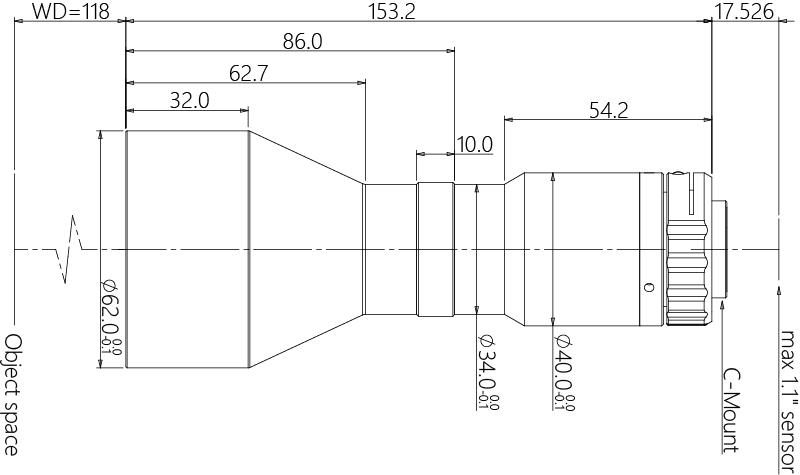

结构图

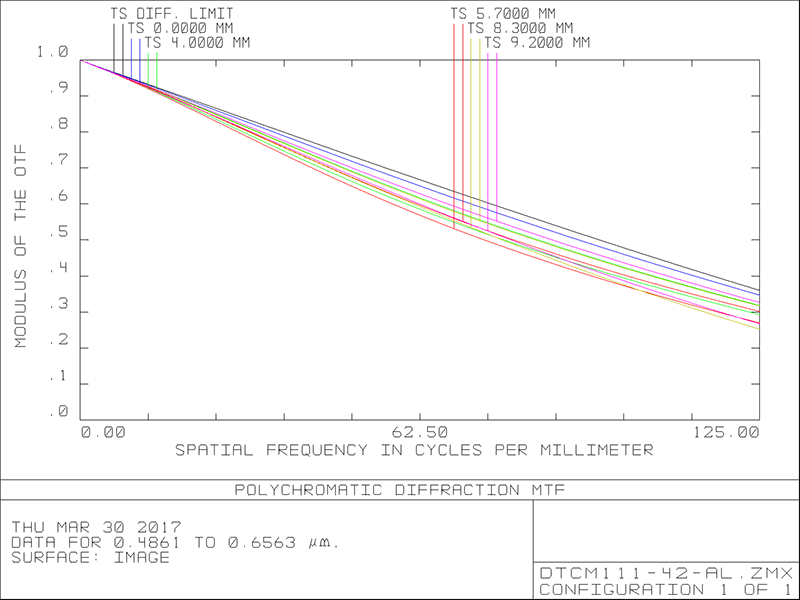

MTF曲线
