结构图

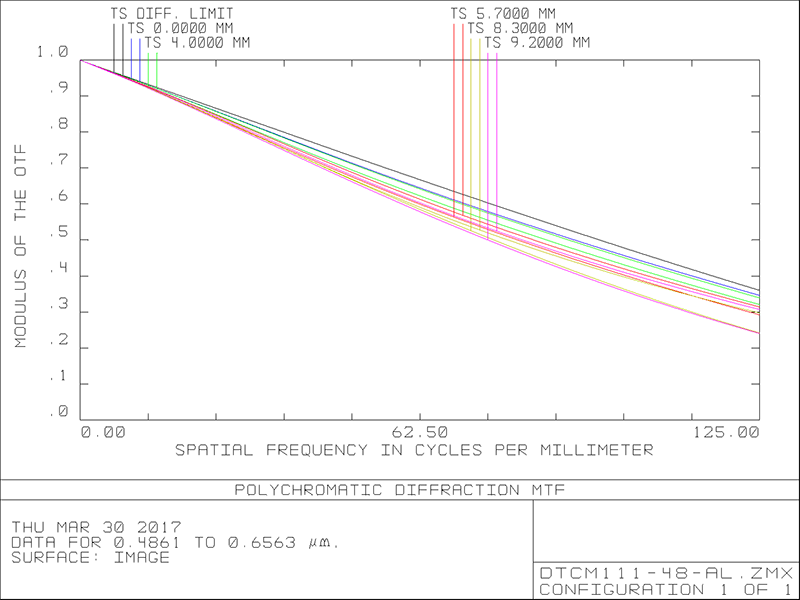

MTF曲线
DTCM111-48-AL
最高支持1.1‘’靶面相机
申请报价
产品参数
产品图纸
相关应用
产品参数
data
基本参数
支持CCD尺寸(Φmm)
18.4(1.1")
物方视场FOV(Φmm)
48
放大倍率β(x)
0.383
物方工作距WD(mm)
128±3
像方F/#
7.2
物方景深DOF(mm)
±4.3@F16
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
312±3
镜头总长(mm)
166.7
镜头接口
C
净重(KG)
0.6
像方MTF30(lp/mm)
>115
视野范围 (mmxmm)
1" IMX183 (13.13x8.76)
34.3x22.9
1.1" IMX253 (14.19x10.38)
37.0x27.1

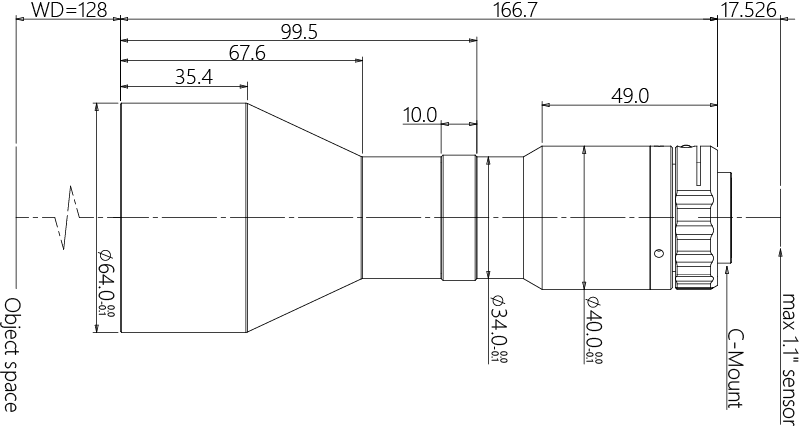

产品图纸
drawing
相关应用
application
