DTCM120-42-AL

DTCM120-42-AL

最高支持1/2‘’靶面相机

下载

download

产品参数

产品图纸

相关应用

产品参数

data

基本参数

支持CCD尺寸(Φmm)

8.0(1/2")

物方视场FOV(Φmm)

42

放大倍率β(x)

0.19

物方工作距WD(mm)

118±3

像方F/#

4.2

物方景深DOF(mm)

±12.1@F11

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

248±3

镜头总长(mm)

112.7

镜头接口

C

净重(KG)

0.4

像方MTF30(lp/mm)

>210

视野范围 (mmxmm)

1/2.5" 9P001/31 (5.7x4.28)

30.0x22.5

1/2.3" 9J003 (6.44x4.62)

33.9x24.3

基本参数

镜头总长(mm)

112.7

相机靶面

4.02

物像距I/O(mm)

248±3

物方景深DOF(mm)

±12.1@F11

分辨率

2454

净重(KG)

0.4

放大倍率β(x)

0.19

像元大小

1.67

物方工作距WD(mm)

118±3

1/2.5" 9P001/31 (5.7x4.28)

30.0x22.5

物方工作距-WD

73±1mm

1/2.3" 9J003 (6.44x4.62)

33.9x24.3

物方视场FOV(Φmm)

42

像方F/#

4.2

物方工作距

85±2mm

镜头对角线

8mm

支持CCD尺寸(Φmm)

8.0(1/2")

像方MTF30(lp/mm)

>210

CCD

1/2"

物方视场FOV(Φmm)

268mm

相机接口

F

放大倍率β(x)

0x

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

镜头接口

C

产品图纸

drawing

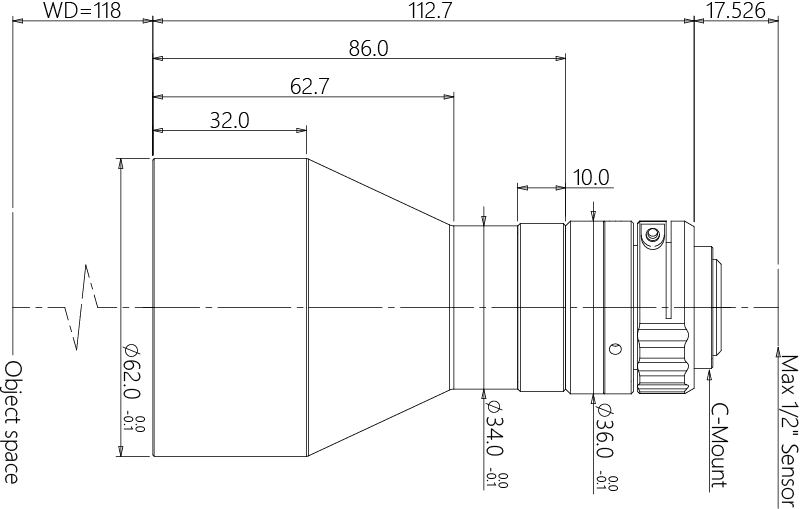

结构图

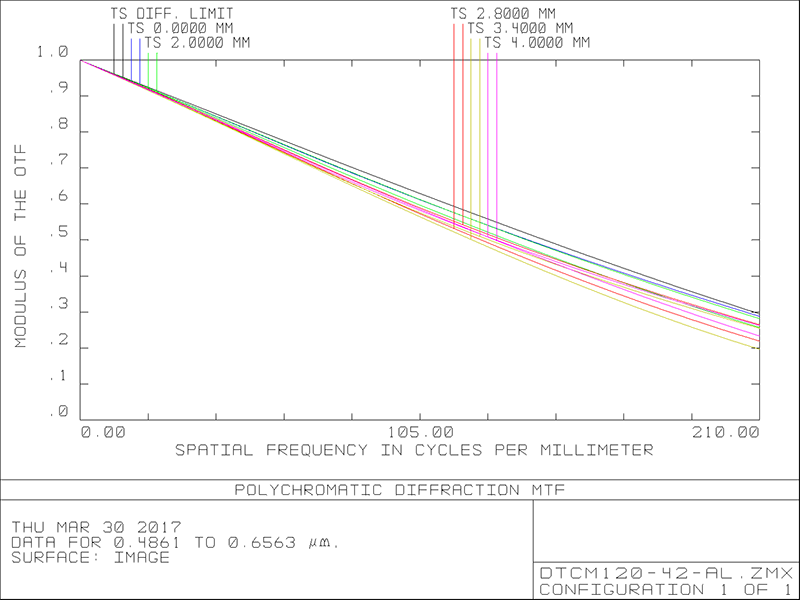

MTF曲线
