DTCM120-48-AL-最高支持1/2‘’靶面相机

首页产品中心 DTCM系列高精度双远心镜头(小靶面) 最高支持1/2‘’靶面相机

DTCM120-48-AL

DTCM120-48-AL

最高支持1/2‘’靶面相机

下载

download

产品参数

产品图纸

相关应用

产品参数

data

基本参数

支持CCD尺寸(Φmm)

8.0(1/2")

物方视场FOV(Φmm)

48

放大倍率β(x)

0.167

物方工作距WD(mm)

128±3

像方F/#

4.2

物方景深DOF(mm)

±15.7@F11

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

272±3

镜头总长(mm)

126.2

镜头接口

C

净重(KG)

0.4

像方MTF30(lp/mm)

>200

视野范围 (mmxmm)

1/2.5" 9P001/31 (5.7x4.28)

34.1x25.6

1/2.3" 9J003 (6.44x4.62)

38.6x27.7

基本参数

镜头总长(mm)

126.2

物像距I/O(mm)

272±3

物方景深DOF(mm)

±15.7@F11

放大倍率β(x)

0.167

净重(KG)

0.4

分辨率

3376

像元大小

4.4

物方工作距WD(mm)

128±3

1/2.5" 9P001/31 (5.7x4.28)

34.1x25.6

1/2.3" 9J003 (6.44x4.62)

38.6x27.7

物方视场FOV(Φmm)

48

像方F/#

4.2

物方工作距

125±3mm

像方MTF30(lp/mm)

>200

镜头对角线

8mm

支持CCD尺寸(Φmm)

8.0(1/2")

CCD

1/2"

物方工作距-WD

465±6mm

物方视场FOV(Φmm)

300mm

相机接口

F

放大倍率β(x)

0x

1/2.5”9P001(5.7×4.28)

211.1×158.5

1/2.3”9J003(6.44×4.62)

238.5×171.1

相机靶面

36.43

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

镜头接口

C

产品图纸

drawing

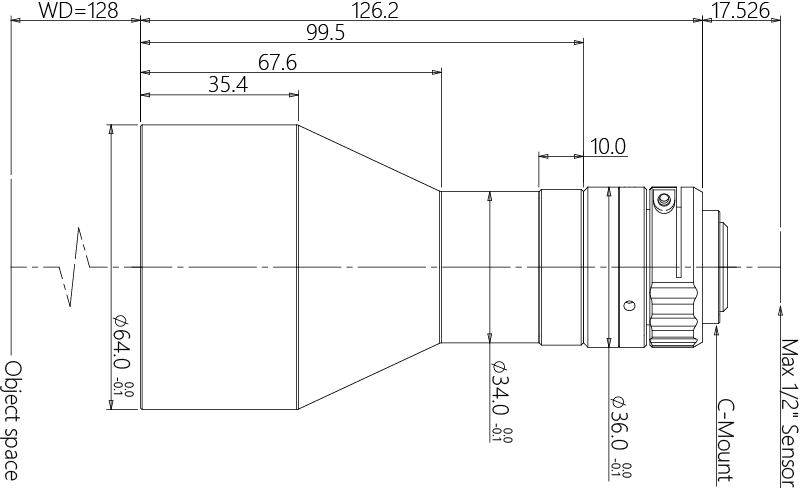

结构图

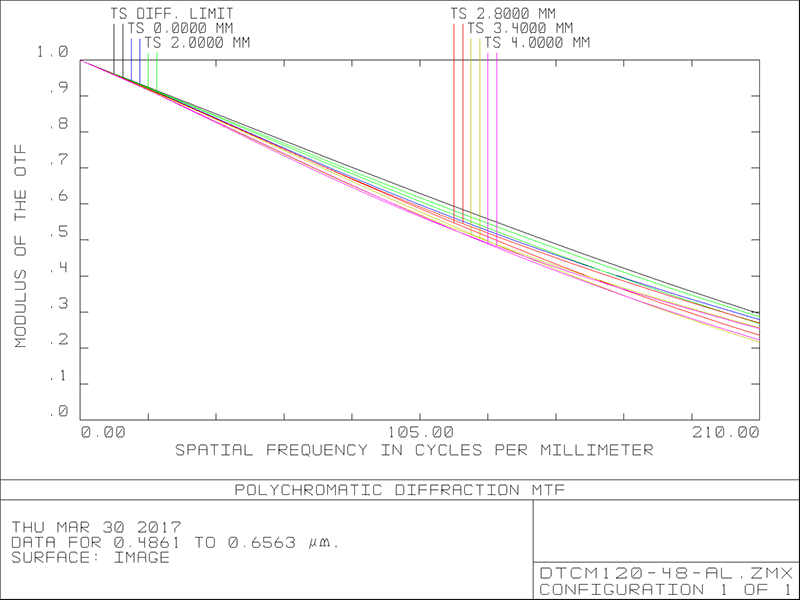

MTF曲线
